Umgekehrte DI Box Häufig wird versucht, eine DI-Box, rückwärts anzuschließen, um ein symmetrisches Signal in einen unsymmetrischen Eingang zu speisen. Wegen der Fehlanpassung führt dies allerdings zu unbefriedigenden Ergebnissen. Mit der PDIR01 (DI-REVERSE) bieten wir eine Box an, die das Problem
- ohne Adapter zu benutzen
- technisch perfekt löst. Technische Daten Typ: Passiv Anzahl Kanäle: 1 Anzahl Eingänge: 1 Eingangsanschlüsse: XLR/f Max. Eingangspegel: +6d Bu Eingangsimpedanz: 2k Ohm Anzahl Ausgänge: 1 Ausgangsanschlüsse: 6, 3 mm Klinke Max Ausgangspegel: +6d B Ausgangsimpedanz: 2k Ohm Freqenzgang: 20 Hz ? 20k Hz Transformatorsymmetriert: ja Übersetzungsverhältnis: 1:1 Bedienelemente: Ground Lift Gehäuse
Material: Stahlblech Gehäuseoberfläche: pulverbeschichtet Breite: 110 mm Tiefe: 3.5cm Höhe: 39 mm


...

Dieser Kabeltester überprüft 3- und 5-polige DMX-Kabel vollautomatisch oder mit manueller Pol-Auswahl auf Durchgang. Zwei helle LED-Reihen zeigen den Status aller Polverbindungen an. Zusätzlich können XLR-Mikrofonkabel an den 3-poligen Buchsen des Geräts getestet werden. Der DMX-Kabeltester wird mit zwei Montagewinkeln zur variablen Befestigung geliefert. Technische Daten Produktart Messgeräte Anschlüsse XLR (3-Pol), XLR (5-Pol) Bedienelemente Auto Scan, On / Off, Scan Taster Anzeigeelemente LED-Kette Stromversorgung 2 x AA Batterie Akustische Durchgangsprüfung Nein Testkabel Nein Gehäusematerial Stahlblech Gehäuseoberfläche pulverbeschichtet Breite 240, 2 mm Höhe 48 mm Tiefe 53 mm Gewicht 0, 7kg   ...

Palmer Monicon, und die Lautstärke stimmt! Mit dem Palmer Monicon hat man die Abhörlautstärke immer im Griff. Das passive Mini-Pult mit dem großformatigen Regler wird zwischen dem Stereoausgang von Notebook, PC oder Interface und einer aktiven Abhöre eingeschleift und ermöglicht so eine bequeme und präzise Pegeleinstellung der Monitore vom Arbeitsplatz aus. Die passive Schaltung mit nur wenigen Komponenten verändert den Klang in keiner Weise. Mute- und Mono-Taster gestatten ein Stummschalten der Ausgänge und fassen das Stereo-Ausgangssignal zu einer Monosumme zusammen. Die Ein- und Ausgänge des Controllers sind mit XLR-Verbindern und den Computer-üblichen 3, 5mm Stereoklinkenbuchsen ausgestattet, Combo-Eingangsbuchsen erlauben auch den Anschluss über 6, 3 mm Klinkenstecker. Damit ist der Palmer Monicon sowohl für professionelle als auch Consumer-Geräte geeignet. Echtholz-Flanken machen das praktische Studio-Tool im massiven pulverbeschichteten Stahlblechgehäuse zum optisch eleganten und Palmer-typischen ''kleinen Helfer''. Technische Daten Typ: Passiv Anzahl Kanäle: 2 Anzahl Eingänge: 2 Eingangsanschlüsse: XLR Combo / 3, 5mm Stereoklinke Eingangsart: Symmetrisch/ Unsymmetrisch Maximaler Eingangspegel: +20 d Bu Eingangsimpedanz: 10 k Ohm Symmetrisch/ 5 k Ohm Unsymmetrisch Anzahl Ausgänge: 2 Ausgangsanschlüsse: XLR/m, 3, 5 mm Stereoklinke Ausgangssart: Symmetrisch/ Unsymmetrisch Max. Ausgangspegel: +20 d Bu Ausgangsimpedanz: 600 Ohm Frequenzgang: 10 Hz
- 40 k Hz +/- 1 d B Klirrfaktor (THD): 0, 001 % Maximale Dämpfung: 85 d B (Attenuator), 112 d B (Attenuator + Mute) Bedienelemente: Attenuation, Mute, Mono Gehäuse
Material: Stahlblech/ Holz Gehäuseoberfläche: Pulverbeschichtet Breite: 164 mm Höhe: 62 mm Tiefe: 85 mm

...

Der Palmer Monicon L ist ein präziser analoger Lautstärkeregler, der zwischen Computer oder Audio Interface und aktive Monitorlautsprecher angeschlossen wird. Die Schaltung ist vollständig passiv und verfärbungsfrei, die LED-Anzeigen und der eingebaute Kopfhörerverstärker werden über das mitgelieferte Netzteil versorgt. Symmetrische Combobuchsen dienen als Stereoeingang, der AUX-Eingang des Monicon L besitzt RCA-Buchsen und eine 3, 5 mm Stereoklinke. Das kompakte Pult bietet Ausgänge für zwei Monitor-Paare und einen Monosummen-Ausgang über XLR-Buchsen. Der Stereo- oder AUX-Eingang können alternativ, die beiden Ausgänge einzeln und gemeinsam gewählt werden. Neben dem großformatigen Lautstärkeregler ist der Monicon L mit Mono-, Stumm- und PFL-Schaltern, einem 6, 35 mm Kopfhörerausgang sowie separaten AUX- und Kopfhörerreglern für eine komfortable Bedienung ausgestattet. Technische Daten Produktart: Monitor Controller Typ: passiv Anzahl Kanäle: 2 Anzahl Eingänge: 2 Eingangsanschlüsse: 3, 5 mm Stereoklinke, XLR, Cinch Eingangsart: Symmetrisch / Unsymmetrisch in Abhängigkeit des Klinken-/XLR-Steckers Max. Eingangspegel: 20 d Bu Eingangsimpedanz: (Symmetrisch) 10k, (Unsymmetrisch) 5k Ohm Anzahl Ausgänge: 3 Ausgangsanschlüsse: XLR Ausgangsart: Symmetrisch / Unsymmetrisch in Abhängigkeit des Klinkensteckers Max. Ausgangspegel: 20 d Bu Ausgangsimpedanz: 600 Ohm Frequenzgang: 10
- 40000 Hz Klirrfaktor (THD): 0, 001 % max. Dämpfung: (Attenuator) 85, (Attenuator + Mute) 112 d B Bedienelemente: Mute, Attenuation, Mono, Eingangsauswahl, Ausgangsauswahl, PFL Quelle Gehäuse
Material: Holz, Stahlblech Gehäuseoberfläche: pulverbeschichtet Breite: 218 mm Höhe: 77 mm Tiefe: 100 mm

...

Palmer Monicon, und die Lautstärke stimmt! Mit dem Palmer Monicon hat man die Abhörlautstärke immer im Griff. Das passive Mini-Pult mit dem großformatigen Regler wird zwischen dem Stereoausgang von Notebook, PC oder Interface und einer aktiven Abhöre eingeschleift und ermöglicht so eine bequeme und präzise Pegeleinstellung der Monitore vom Arbeitsplatz aus. Die passive Schaltung mit nur wenigen Komponenten verändert den Klang in keiner Weise. Mute- und Mono-Taster gestatten ein Stummschalten der Ausgänge und fassen das Stereo-Ausgangssignal zu einer Monosumme zusammen. Die Ein- und Ausgänge des Controllers sind mit XLR-Verbindern und den Computer-üblichen 3, 5mm Stereoklinkenbuchsen ausgestattet, Combo-Eingangsbuchsen erlauben auch den Anschluss über 6, 3 mm Klinkenstecker. Damit ist der Palmer Monicon sowohl für professionelle als auch Consumer-Geräte geeignet. Echtholz-Flanken machen das praktische Studio-Tool im massiven pulverbeschichteten Stahlblechgehäuse zum optisch eleganten und Palmer-typischen ''kleinen Helfer''. Technische Daten Typ: Passiv Anzahl Kanäle: 1 Anzahl Eingänge: 2 Eingangsanschlüsse: XLR Combo / 3, 5mm Stereoklinke Eingangsart: Symmetrisch/ Unsymmetrisch Maximaler Eingangspegel: +20 d Bu Eingangsimpedanz: 10 k Ohm Symmetrisch/ 5 k Ohm Unsymmetrisch Anzahl Ausgänge: 2 Ausgangsanschlüsse: XLR/m, 3, 5 mm Stereoklinke Ausgangssart: Symmetrisch/ Unsymmetrisch Max. Ausgangspegel: +20 d Bu Ausgangsimpedanz: 600 Ohm Frequenzgang: 10 Hz
- 40 k Hz +/- 1 d B Klirrfaktor (THD): 0, 001 % Maximale Dämpfung: 85 d B (Attenuator), 112 d B (Attenuator + Mute) Bedienelemente: Attenuation, Mute, Mono Gehäuse
Material: Stahlblech/ Holz Gehäuseoberfläche: Pulverbeschichtet Breite: 164 mm Höhe: 62 mm Tiefe: 85 mm

...

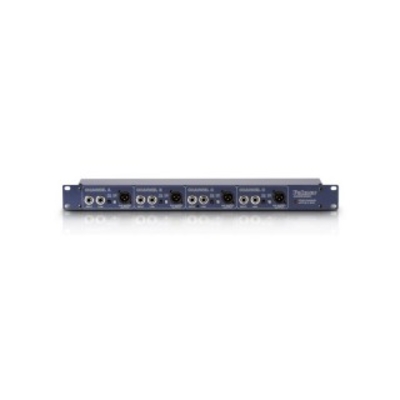

Passive 4-Kanal DI BOX im 19" Gehäuse. Jeder Kanal hat einen Klinkeneingang mit parallelem Ausgang zum Durchschleifen des Signals. Ein Dämpfungs-Schalter (-30d B) erlaubt den wahlweisen Anschluss von Line- oder Lautsprechersignal. Die technischen Daten sind identisch mit der PAN 01. Alle Anschlüsse und Schalter befinden sich auf der 1 HE Frontplatte, der XLR-Ausgang ist als Parallelbuchse zusätzlich auf der Rückseite vorhanden. 19"/1 HE-Gehäuse, 90 mm tief. Technische Daten   Trafosymetric XLR Output Input Sensitivity Adjustable Input Impedance: 68, 000 ohms Output Impedance: 600 ohms Transformer Ratio: 10: 1 Maximum Output: +6 d B Ground lift switch 19"/1 U Housing, 90 mm deep   ...

2-kanalige Passive DI-BOX für Line- und Lautsprecherpegel. Die PAN 04 enthält in einem Gehäuse das doppelte Innenleben einer PAN-01. Damit ist sie eine 2-kanalige passive DI Box. Durch die " Stereo"-Auslegung ist sie deshalb für die Abnahme von entsprechenden Keyboards und Geräten mit mehreren Ausgängen prädestiniert. Technisch Daten No. of channels: 2 Passive/ Actibe: Passive Transformer balanced: Yes Attenuator: -30 d B Input/ Output Gain: -20 d B Ground lift switch: Yes Max Input Level: +54 d Bu Max Output Level: +4 d Bu Frequency Range @ 2K Source Imp. -1d B: 10 Hz
- 40 k Hz Input Impedance @ 60 Hz: 60 k Ohm Nom. Output Impedance: 600 Ohm Housing: Steel Dimension: 110 x 110 x 45 mm
...

Die Palmer PAN04A ist eine 2-kanalige DI-Box zum Einspeisen der unsymmetrischen und hochohmigen Signale elektrischer Instrumente in die Mikrofoneingänge eines Mischpults. Sie liefert ein trafosymmetriertes, niederohmiges Signal an den Ausgängen und eliminiert Netzbrummen und Interferenzen, die durch Erdschleifen verursacht werden. Die aktive Schaltung läßt den Frequenzgang unbeeinflusst und erzielt einen hohen Dynamikumfang. Neben 6, 35 mm Direktausgängen und -30 d B zuschaltbarer Eingangsdämpfung besitzt die DI-Box einen Mono-Ausgang, der beide Kanäle summiert. Die PAN04A ist äußerst robust konstruiert und gleichermaßen für Bühne und Studio geeignet. Sie kann mit 9 bis 24 V DC Netzadaptern oder Phantospeisung betrieben werden, wenn zwei Ausgänge an ein Mischpult angeschlossen sind. Technische Daten Produktart DI Boxen Typ aktiv Anzahl Kanäle 2 Anzahl Eingänge 2 Eingangsanschlüsse 6, 3 mm Klinke Max. Eingangspegel + 45 d Bu Eingangsimpedanz 1M Ohm Anzahl Ausgänge 3 Anzahl THRU-Ausgänge pro Kanal 1 Ausgangsanschlüsse 6, 3 mm Klinke, XLR Max. Ausgangspegel + 11 d Bu Ausgangsimpedanz 200 Ohm Frequenzgang 10
- 40000 Hz Transformatorsymmetriert Ja Übersetzungsverhältnis (Ratio) 0, 125694444 Bedienelemente Attenuation, Ground-Lift Gehäusematerial Stahlblech Gehäuseoberfläche pulverbeschichtet Breite 116 mm Tiefe 110 mm Höhe 45 mm Gewicht 0, 47kg
...

Mit der PAN05 können Sie zwei Mikrofonsignale zu einem zusammenmischen. Da die Entkopplung über eine symmetrische Widerstandsmatrix erfolgt, ist die PAN05 für Phantomspeisung "durchlässig", sodass auch Kondensatormikrofone angeschlossen werden können. Allerdings sollte man es vermeiden, dynamische und Kondensatormikrofone zu mischen, da sich beide Typen sehr unterschiedlich vom Pegel und Klang verhalten. Beste Ergebnisse wird man mit zwei identischen Mikrofonen erreichen. Technische Daten Input: 2x XLR/f balanced Nominal impedance: 200 Ohm Output 1x XLR/m balanced Load impedance >200 Ohm Symmetrically decoupled through resistors Total ohmic value: 200 ohms Typical attenuation: 6 d B Housing: metal casing 110 x 73 x 42 mm   ...

Die PAN08 ist ein multifunktionelles Gerät. Jeder der vier Kanäle kann unabhängig als aktive DI-Box, Line-Isolation-Box oder Aufholverstärker verwendet werden. Die Eingangs-Kombibuchse akzeptiert unsymmetrische und symmetrische Signalführung. Der Ausgang ist trafosymmetrisch mit 2-facher XLR-Buchse (Front- und Rückseite) ausgestattet. Der Signalpegel kann für Mikrofon-Eingänge sowohl um 20 d B abgesenkt werden, für LINE-Eingänge wenn erforderlich aber auch in 3 Stufen schaltbar um 18 d B angehoben werden. Mit einem Ausgangspegel von +12 d Bu an 600 ? Last bei 0, 05 % THD/40 Hz und einem Ausgangsrauschen von weniger als -110 d Bu erfüllt das Gerät auch hohe professionelle Ansprüche. Als Besonderheit ist die Speisung per Akku zu erwähnen. Die Versorgungs-spannung darf 9-18 V betragen. Damit kann die PAN08 auch netzunabhängig im Außenbetrieb genutzt werden. Technische Daten Line-Isolation-Box oder Aufholverstärker unsymmetrische und symmetrische Signalführung trafosymmetrische Ausgänge mit 2-facher XLR-Buchse (Front- und Rückseite) 20 d B Pad für Mikrofoneingänge 3 Stufen schaltbare Line-Eingänge thomann bis +18 d B Ausgangspegel +12 d Bu an 600 Ohm Betrieb mit Netzteil oder auch Akkubetrieb Format: 19" / 1HE   ...
