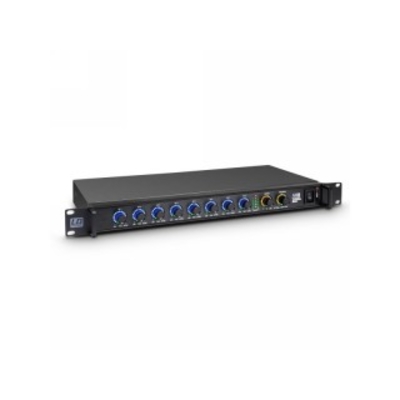

LD Systems AM 8 Automatischer 8-Kanal-Matrixmixer
Der LD Systems AM 8 ist ein automatischer 8x2 Matrixmixer mit symmetrischen Mic-Line-Eingängen, 96kHz/24-Bit Signalbearbeitung und einem Frequenzgang von 20 Hz - 30 kHz. Anschlüsse in den Formaten Ethernet RJ45, RS-232 und 25-pin D-Sub sorgen für Netzwerkfähigkeit und die Möglichkeit zur Fernsteuerung und Überwachung wichtiger Funktionen, AES/EBU- und zwei Masterausgänge erlauben analoge wie digitale Signalübertragung. Die Priority-Funktion des AM8 kann für jeden Eingang individuell eingeschaltet werden, der gesamte Schwellenwert zur Kanalaktivierung wird automatisch oder mit dem Threshold-Regler manuell gewählt. Auf der Gerätefront dienen Encoder mit LED-Ring und Spitzenwertanzeige zur Gain-Regelung in 1-dB-Schritten, Wahl der Eingangsempfindlichkeit und Vorrangschaltung.
Ein Master-Encoder mit zwei LED-Ketten stellt die Ausgangslautstärke ein, aktiviert Ausgang 1, 2 oder beide und wählt Line- oder Mikrofonpegel. Die AM8-Software bietet umfangreiche Konfigurations- und Regelmöglichkeiten, z.B. schaltbare Phantomspeisung, einen 35 - 150 Hz Hochpassfilter, Shelving-Filter für Höhen und Tiefen oder einen parametrischen 5-Band-EQ mit variablem Q-Faktor für die Eingangskanäle. Ausgangsseitig stehen jeweils ein parametrischer 15-Band-EQ und ein Kompressor/Limiter zur Verfügung. Die Ein- und Ausgangsanschlüsse auf der Rückseite des AM8 sind als Schraubsteckverbinder ausgeführt, die Kabelstecker gehören zum Lieferumfang. Über Mini-DIN-Buchsen lassen sich bis zu 16 Geräte zum Master-Slave-Betrieb zusammenschalten. Technische Daten Produktart
Mischpulte Typ Installationen Eingangsbereich Eingangskanäle gesamt 8 (Mic/Line umschaltbar) Anschlüsse Eingangskanäle 8 x 3-Pol-Klemmbrückenanschluss (Rückseite) Eingangsempfindlichkeit Mic-Eingänge 8, 7 / 800 mV Eingangsimpedanz Mic-Eingänge 2 kOhm Eingangsempfindlichkeit Line-Eingänge -1 dBu Eingangsimpedanz Line-Eingänge 8, 4 kOhm Phantomspeisung 48 V Anzeigeelemente Line- / Mikrofon ACTIVE (Priority-Funktion, grüne LED), Gain-Pegel (blauer LED-Kranz, 16 Segmente), LINE (grüne LED), PEAK (rote LED) Ausgangsbereich Ausgangskanäle gesamt 2 Anschlüsse Ausgangskanäle 2 x 3-Pol-Klemmbrückenanschluss (analog), 3-Pol-Klemmbrückenanschluss AES/EBU (digital) Bedienelemente Ausgangskanäle (MASTER) Ausgangspegel MIC/LINE, Endlosdrehgeber (gerastert, 24 Stufen), Gain
(1-dB-Schritte), Umschaltung Master 1 oder 2 Bedienelemente Ausgangskanäle (THRESHOLD) Automatisch / Manuell (Manuell: Threshold-Pegel einstellbar), Lock (Front-Bedienelemente sperren), Master/Slave (für LINK-Funktion) Ausgangspegel MIC/LINE (einstellbar) 20 dBu Ausgangsimpedanz 100 Ohm Anzeigeelemente Ausgangsbereich (MASTER) LINE (grüne LED), Master 1 / 2 (2 x grüne LED), Master-Pegel (bernsteinfarbener LED-Kranz, 16 Segmente) Anzeigeelemente Ausgangsbereich (THRESHOLD) AUTOMIX / MANUAL (grüne/rote LED), LOCK (Bedienoberfläche gesperrt: rote LED), MASTER / SLAVE (Master: grüne LED) Bedienelemente Rückseite RESET (Geräteeinstellungen) Digital DSP-Funktionen 8x2-Matrix, Automix, Dynamik (Kompressor/Limiter), EQ, Gain Auflösung/Sampling-Frequenz 24 Bit / 96 kHz
Software Steuerung Eingangskanäle EQ, GAIN, Mic/Line (umschaltbar), MUTE, PHANTOM, PRIORITY HPF Eingangskanäle 35 - 150 EQ Eingangskanäle Bypass, Frequenz 20 Hz - 20 kHz, einstellbar in 1-Hz-Schritten, Parametrischer 5-Band- oder Shelving-EQ (+/-15 dB), Reset, Variabler Q-Faktor (0, 3 - 20) Gain-Bereich 60 dB Mute-Pegelabsenkung 95 dB Steuerung Ausgangskanäle GAIN, LIMITER, MASTER EQ, MUTE EQ Ausgangskanäle Bypass, Copy EQ, Frequenz 20 Hz - 19, 8 kHz, einstellbar in 1-Hz-Schritten, Parametrischer 15-Band-EQ (+/-15 dB), Reset, Variabler Q-Faktor (0, 3 - 20) Dynamikprozessor Ausgangskanäle Attack (10 ms - 2 s), Ratio (Kompressor 1:1 - 10:1, Limiter), Release (10 ms - 2 s), Reset, Threshold (-80 dB - +20 dB) Max. Anzahl offener Kanäle 8 Automix - max.
Hold-Zeit 2 s Fernsteuerung RS-232 (Gain-Steuerung, Mute) externe Steuerung, TCP/IP Ethernet für PC-Software (vollständige Steuerung) Allgemeine Daten Anzahl Zonen 2 Max. Anzahl Slave-Einheiten 16 Einbauhöhe 19" / 1 HE Weitere Anschlüsse EXTERNAL CONTROL (25-Pol D-Sub), LINK IN / LINK OUT (MiniDIN4-M), Network (RJ45), Serieller RS-232-Anschluss (9-Pol D-Sub) Weitere Anzeigeelemente Power LED Frequenzgang 20 - 30000 Hz Geräuschspannungsabstand 85 dB Rauschpegel -120 dB Übersprechen 87 dB Klirrfaktor (THD) 0, 02% Startzeit 8 s Leistungsaufnahme 14 - 30 W Stromversorgung 110 V AC - 240 V AC / 50 - 60 Hz Breite 481 mm Höhe 44 mm Tiefe 232 mm Gewicht 2, 5kg Zubehör (im Lieferumfang) 11 x Schraubterminal-Block, MiniDIN4-M-Link-Kabel, Netzkabel, PC-Software-Installer
Ein Master-Encoder mit zwei LED-Ketten stellt die Ausgangslautstärke ein, aktiviert Ausgang 1, 2 oder beide und wählt Line- oder Mikrofonpegel. Die AM8-Software bietet umfangreiche Konfigurations- und Regelmöglichkeiten, z.B. schaltbare Phantomspeisung, einen 35 - 150 Hz Hochpassfilter, Shelving-Filter für Höhen und Tiefen oder einen parametrischen 5-Band-EQ mit variablem Q-Faktor für die Eingangskanäle. Ausgangsseitig stehen jeweils ein parametrischer 15-Band-EQ und ein Kompressor/Limiter zur Verfügung. Die Ein- und Ausgangsanschlüsse auf der Rückseite des AM8 sind als Schraubsteckverbinder ausgeführt, die Kabelstecker gehören zum Lieferumfang. Über Mini-DIN-Buchsen lassen sich bis zu 16 Geräte zum Master-Slave-Betrieb zusammenschalten. Technische Daten Produktart
Mischpulte Typ Installationen Eingangsbereich Eingangskanäle gesamt 8 (Mic/Line umschaltbar) Anschlüsse Eingangskanäle 8 x 3-Pol-Klemmbrückenanschluss (Rückseite) Eingangsempfindlichkeit Mic-Eingänge 8, 7 / 800 mV Eingangsimpedanz Mic-Eingänge 2 kOhm Eingangsempfindlichkeit Line-Eingänge -1 dBu Eingangsimpedanz Line-Eingänge 8, 4 kOhm Phantomspeisung 48 V Anzeigeelemente Line- / Mikrofon ACTIVE (Priority-Funktion, grüne LED), Gain-Pegel (blauer LED-Kranz, 16 Segmente), LINE (grüne LED), PEAK (rote LED) Ausgangsbereich Ausgangskanäle gesamt 2 Anschlüsse Ausgangskanäle 2 x 3-Pol-Klemmbrückenanschluss (analog), 3-Pol-Klemmbrückenanschluss AES/EBU (digital) Bedienelemente Ausgangskanäle (MASTER) Ausgangspegel MIC/LINE, Endlosdrehgeber (gerastert, 24 Stufen), Gain
(1-dB-Schritte), Umschaltung Master 1 oder 2 Bedienelemente Ausgangskanäle (THRESHOLD) Automatisch / Manuell (Manuell: Threshold-Pegel einstellbar), Lock (Front-Bedienelemente sperren), Master/Slave (für LINK-Funktion) Ausgangspegel MIC/LINE (einstellbar) 20 dBu Ausgangsimpedanz 100 Ohm Anzeigeelemente Ausgangsbereich (MASTER) LINE (grüne LED), Master 1 / 2 (2 x grüne LED), Master-Pegel (bernsteinfarbener LED-Kranz, 16 Segmente) Anzeigeelemente Ausgangsbereich (THRESHOLD) AUTOMIX / MANUAL (grüne/rote LED), LOCK (Bedienoberfläche gesperrt: rote LED), MASTER / SLAVE (Master: grüne LED) Bedienelemente Rückseite RESET (Geräteeinstellungen) Digital DSP-Funktionen 8x2-Matrix, Automix, Dynamik (Kompressor/Limiter), EQ, Gain Auflösung/Sampling-Frequenz 24 Bit / 96 kHz
Software Steuerung Eingangskanäle EQ, GAIN, Mic/Line (umschaltbar), MUTE, PHANTOM, PRIORITY HPF Eingangskanäle 35 - 150 EQ Eingangskanäle Bypass, Frequenz 20 Hz - 20 kHz, einstellbar in 1-Hz-Schritten, Parametrischer 5-Band- oder Shelving-EQ (+/-15 dB), Reset, Variabler Q-Faktor (0, 3 - 20) Gain-Bereich 60 dB Mute-Pegelabsenkung 95 dB Steuerung Ausgangskanäle GAIN, LIMITER, MASTER EQ, MUTE EQ Ausgangskanäle Bypass, Copy EQ, Frequenz 20 Hz - 19, 8 kHz, einstellbar in 1-Hz-Schritten, Parametrischer 15-Band-EQ (+/-15 dB), Reset, Variabler Q-Faktor (0, 3 - 20) Dynamikprozessor Ausgangskanäle Attack (10 ms - 2 s), Ratio (Kompressor 1:1 - 10:1, Limiter), Release (10 ms - 2 s), Reset, Threshold (-80 dB - +20 dB) Max. Anzahl offener Kanäle 8 Automix - max.
Hold-Zeit 2 s Fernsteuerung RS-232 (Gain-Steuerung, Mute) externe Steuerung, TCP/IP Ethernet für PC-Software (vollständige Steuerung) Allgemeine Daten Anzahl Zonen 2 Max. Anzahl Slave-Einheiten 16 Einbauhöhe 19" / 1 HE Weitere Anschlüsse EXTERNAL CONTROL (25-Pol D-Sub), LINK IN / LINK OUT (MiniDIN4-M), Network (RJ45), Serieller RS-232-Anschluss (9-Pol D-Sub) Weitere Anzeigeelemente Power LED Frequenzgang 20 - 30000 Hz Geräuschspannungsabstand 85 dB Rauschpegel -120 dB Übersprechen 87 dB Klirrfaktor (THD) 0, 02% Startzeit 8 s Leistungsaufnahme 14 - 30 W Stromversorgung 110 V AC - 240 V AC / 50 - 60 Hz Breite 481 mm Höhe 44 mm Tiefe 232 mm Gewicht 2, 5kg Zubehör (im Lieferumfang) 11 x Schraubterminal-Block, MiniDIN4-M-Link-Kabel, Netzkabel, PC-Software-Installer
