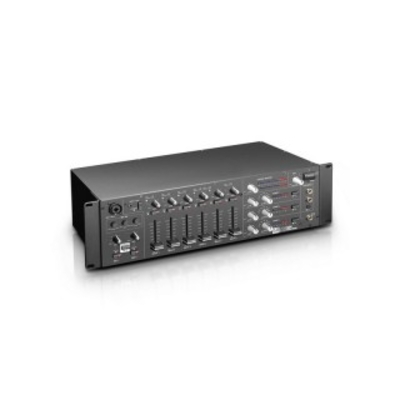

LD Systems ZONE 624 - 19" 4-Zonen Mixer 3HE

Product Description

LD Systems ZONE 624 4-Zonen-Mixer Der ZONE 624 ist ein komplett ausgestatteter Zonenmischer mit 6 Line- und 2 Mikrofonkanälen, die einem Stereo- und 3 Mono-Zonenausgängen zugeordnet werden können. Das kompakte 3 HE Rackgerät besitzt zudem Eingänge für ein externes Notfall-Durchsagesystem und fernbedientes Stummschalten. Durch seine umfangreichen Anschlussmöglichkeiten ist der ZONE 624 die extrem flexible Steuerzentrale für Beschallungssysteme in der Gastronomie, in Clubs, Hotels, Fitnesscentern und vielen anderen Bereichen. Die beiden symmetrischen Mikrofoneingänge verfügen über eine gemeinsame 3-B&-Klangregelung, 12V-Phantomspeisung und Talkover-Funktion, die Talkover-Dämpfung kann für alle Zonenausgänge auf der Rückseite individuell eingestellt werden. Die 6 Stereo-Eingangskanäle des ZONE 624 sind mit Gain-Reglern, Signal- und Spitzenwert-LEDs, 45 mm Fadern, Cue-Tastern und Cinch-Buchsen ausgestattet, Kanal 6 zusätzlich mit symmetrischen Klinkeneingängen für das FOH-Signal. Das Gerät besitzt zudem einen schaltbaren AUX-Eingang über 3, 5 mm Miniklinke und einen USB (Universal Serial Bus)-Anschluss, der als Stereo-Ein- und Ausgang (Recording Out) dient und den ZONE 624 zum externen Audio-Interface macht. Die Ausgänge der Mastersektion sind elektronisch symmetriert und erfolgen über XLR-Buchsen und Klemmblock-Anschlüsse, die Stereozone besitzt zusätzlich unsymmetrische Cinch-Anschlüsse. Der maximale Ausgangspegel kann für alle Zonen individuell voreingestellt werden. Die drei Mono-Ausgänge des ZONE 624 verfügen jeweils über eine 2-B&-Klangregelung, einen wählbaren 100 Hz Hochpassfilter, Mikrofon-Stummschalter und eine Pegelanzeige; als Quelle können die Eingänge 1
- 6 oder das Stereo-Mastersignal gewählt werden. Der Stereoausgang ist mit einem 3-B&-EQ, Regler für die Talkover-Empfindlichkeit und zwei LED-Ketten zur Pegelanzeige ausgestattet. Der ZONE 624 besitzt zusätzlich einen Recording-Ausgang und einen regelbaren PFL-Kopfhöreranschluss zum Vorhören. Technische Daten Typ: Stereo Anzahl Zonen: 4 (Master, Zone A-C) Einbauhöhe: 3 HE Eingangskanäle gesamt: 8 (2x Mic, 1x AUX/ Line, 2x Phono/ Line, 2x Line, 1x FOH/ Line Frequenzgang: 20
- 40000 Hz Mikrofonkanäle: 2 (mit Phantom Power 12 V) Anschlüsse Mikrofonkanäle: 2x 6, 3 mm Klinke (symmetrisch), 1x XLR / 6, 3 mm Klinke (Combo) Bedienelemente Mikrofonkanäle: 2x Gain, 2x On/ Off, 1 x EQ Hi, 1x EQ Mid, 1 x EQ Low, 1x Talkover Anzeigeelemente Mikrofonkanäle: On-LED Eingangsimpedanz Mikrofonkanäle: 4 k Ohm Eingangsempfindlichkeit Mikrofonkanäle: 4, 5 m V THD Mikrofonkanäle: 0, 08 % Line-Kanäle: 6 (Input 1: Aux/ Line, Input 2 + 5: Line/ Phono, Input 3: USB/ Line 4: Line, Input 6: Line/FOH Line-Eingangsanschlüsse: Input 1: 2x Cinch + 3, 5 mm Stereo Klinke, Input 2, 4
- 5: 2x Cinch, Input 3: 2x Cinch + USB (Universal Serial Bus), Input 6: 2x Cinch + 2x 6, 3 mm Klinke Bedienelemente Line-Kanäle: Gain, AUX enable, Cue, Level, 2x Phono/ Line, FOH On Anzeigeelemente Line-Kanäle: Signal/0 d B-LED, Cue-LED Eingangsimpedanz: Line-Kanäle: 6 k Ohm (Phono 50 k Ohm) Eingangsempfindlichkeit Line-Kanäle: 2, 1 V (Phono 25 m V) THD Line-Kanäle: 0, 02 % (Phono 0, 05%) Eingangsempfindlichkeit AUX/ Line (3, 5 mm Stereo Klinke): 3 V Line-Ausgänge: 5 (Master
- Stereo, 3x Zone
- Mono, Rec
- Stereo) Ausgangsanschlüsse Master: XLR (2 x, symmetrisch), Cinch (2 x), Klemmblock Bedienelemente Master: Level, EQ Hi, EQ Mid, EQ Low, Max. Level, T/O Sensitivity, T/O Damping Anzeigeelemente Master: 2 x 10 Segment Level Meter Ausgangspegel Master: 24 d Bu (symmetrisch), 17 d Bu (unsymmetrisch) Ausgangsanschlüsse Zone: XLR (symmetrisch), Klemmblock Bedienelemente Zone: Level, Source, Cue, EQ Hi, EQ Low, Max Level, 100 Hz High Pass, Include Mic, T/O Damp Anzeigeelemente Zone: 5-Segment Level Meter Ausgangspegel Zone: 24 d Bu (symmetr./ unsymmetr.) Ausgangsanschlüsse Rec: 2 x Cinch Kopfhörer-Ausgang: 1 Anschluss Kopfhörerausgang: 6, 3 mm Klinke Stereo Bedienelemente Kopfhörerausgang: Cue Volume Ausgangsspannung Kopfhörerausgang: 2, 5 V 32 Ohm Zusätzliche Eingänge: 2 (Emergency Input, Output Mute) Anschlüsse zusätzliche Eingänge: Klemmblock Bedienelemente zusätzliche Eingänge: Level Emergency Input Eingangsempfindlichkeit Emergency Input: 5 V Zusätzliche Bedienelemente: Power-Schalter Zusätzliche Anzeigeelemente: Power-LED Betriebsspannung: 220
- 250 V AC, 50 Hz Netzanschluss: IEC Gerätebuchse Leistungsaufnahme (max.): 25 W Sicherung: T 500 m AL / 250 V Abmessungen (B x H x T): 485 x 132 x 210 mm Zubehör inklusive: Klemmblöcke, Netzkabel, Anleitung
