Die Palmer PAN04A ist eine 2-kanalige DI-Box zum Einspeisen der unsymmetrischen und hochohmigen Signale elektrischer Instrumente in die Mikrofoneingänge eines Mischpults. Sie liefert ein trafosymmetriertes, niederohmiges Signal an den Ausgängen und eliminiert Netzbrummen und Interferenzen, die durch Erdschleifen verursacht werden. Die aktive Schaltung läßt den Frequenzgang unbeeinflusst und erzielt einen hohen Dynamikumfang. Neben 6, 35 mm Direktausgängen und -30 d B zuschaltbarer Eingangsdämpfung besitzt die DI-Box einen Mono-Ausgang, der beide Kanäle summiert. Die PAN04A ist äußerst robust konstruiert und gleichermaßen für Bühne und Studio geeignet. Sie kann mit 9 bis 24 V DC Netzadaptern oder Phantospeisung betrieben werden, wenn zwei Ausgänge an ein Mischpult angeschlossen sind. Technische Daten Produktart DI Boxen Typ aktiv Anzahl Kanäle 2 Anzahl Eingänge 2 Eingangsanschlüsse 6, 3 mm Klinke Max. Eingangspegel + 45 d Bu Eingangsimpedanz 1M Ohm Anzahl Ausgänge 3 Anzahl THRU-Ausgänge pro Kanal 1 Ausgangsanschlüsse 6, 3 mm Klinke, XLR Max. Ausgangspegel + 11 d Bu Ausgangsimpedanz 200 Ohm Frequenzgang 10
- 40000 Hz Transformatorsymmetriert Ja Übersetzungsverhältnis (Ratio) 0, 125694444 Bedienelemente Attenuation, Ground-Lift Gehäusematerial Stahlblech Gehäuseoberfläche pulverbeschichtet Breite 116 mm Tiefe 110 mm Höhe 45 mm Gewicht 0, 47kg
...

Mit der PAN05 können Sie zwei Mikrofonsignale zu einem zusammenmischen. Da die Entkopplung über eine symmetrische Widerstandsmatrix erfolgt, ist die PAN05 für Phantomspeisung "durchlässig", sodass auch Kondensatormikrofone angeschlossen werden können. Allerdings sollte man es vermeiden, dynamische und Kondensatormikrofone zu mischen, da sich beide Typen sehr unterschiedlich vom Pegel und Klang verhalten. Beste Ergebnisse wird man mit zwei identischen Mikrofonen erreichen. Technische Daten Input: 2x XLR/f balanced Nominal impedance: 200 Ohm Output 1x XLR/m balanced Load impedance >200 Ohm Symmetrically decoupled through resistors Total ohmic value: 200 ohms Typical attenuation: 6 d B Housing: metal casing 110 x 73 x 42 mm   ...

Die PAN08 ist ein multifunktionelles Gerät. Jeder der vier Kanäle kann unabhängig als aktive DI-Box, Line-Isolation-Box oder Aufholverstärker verwendet werden. Die Eingangs-Kombibuchse akzeptiert unsymmetrische und symmetrische Signalführung. Der Ausgang ist trafosymmetrisch mit 2-facher XLR-Buchse (Front- und Rückseite) ausgestattet. Der Signalpegel kann für Mikrofon-Eingänge sowohl um 20 d B abgesenkt werden, für LINE-Eingänge wenn erforderlich aber auch in 3 Stufen schaltbar um 18 d B angehoben werden. Mit einem Ausgangspegel von +12 d Bu an 600 ? Last bei 0, 05 % THD/40 Hz und einem Ausgangsrauschen von weniger als -110 d Bu erfüllt das Gerät auch hohe professionelle Ansprüche. Als Besonderheit ist die Speisung per Akku zu erwähnen. Die Versorgungs-spannung darf 9-18 V betragen. Damit kann die PAN08 auch netzunabhängig im Außenbetrieb genutzt werden. Technische Daten Line-Isolation-Box oder Aufholverstärker unsymmetrische und symmetrische Signalführung trafosymmetrische Ausgänge mit 2-facher XLR-Buchse (Front- und Rückseite) 20 d B Pad für Mikrofoneingänge 3 Stufen schaltbare Line-Eingänge thomann bis +18 d B Ausgangspegel +12 d Bu an 600 Ohm Betrieb mit Netzteil oder auch Akkubetrieb Format: 19" / 1HE   ...

Die Palmer PAN16 ist eine 8-kanalige passive DI-Box im 19" Rackformat mit 1 HE. Durch die besondere MERGE THRU/IN-Funktion kann der parallele THRU-Ausgang zum Durchschleifen des Signals als zweiter Eingang geschaltet werden, dessen Signal mit dem der INPUT-Buchse als Monosumme an den Ausgang geführt wird. So bietet die PAN16 maximal 16 Eingänge, zweiPad-Taster ermöglichen 10, 20 und 30 d B Dämpfung. Die Ausgänge sind als XLR-Buchsen ausgeführt und durch Übertrager galvanisch getrennt und symmetriert. Sie liegen mit 8 zusätzlichen THRU-Buchsen auf der Rückseite des Geräts. Technische Daten Typ: passiv Anzahl Kanäle: 8 Anzahl Eingänge: 8/16 Eingangsanschlüsse: 6, 3 mm Klinke Max. Eingangspegel: + 54 d Bu Eingangsimpedanz: ((at) 60 Hz) 1 M Ohm Eingangsdämpfung: 0 / -30 d B Anzahl Ausgänge: 4 (+ 4 Parallel Thru out) Anzahl THRU-Ausgänge pro Kanal: 2 Ausgangsanschlüsse: 6, 3 mm Klinke, XLR Max. Ausgangspegel: + 54 d B Ausgangsimpedanz: 600 Ohm Frequenzgang: 10
- 40000 Hz Transformatorsymmetriert: Ja Übersetzungsverhältnis (Ratio): 10: 1 Bedienelemente: PAD -10d B, PAD -20d B, Ground-Lift, Merge Thru/ In Gehäuse
Material: Stahlblech Gehäuseoberfläche: pulverbeschichtet Breite: 480 mm / 19" Tiefe: 200 mm Höhe: 45 mm / 1 HE

...

PALMER PAN48 PHANTOMSPEISEGERÄT Palmer Pan 48 ist ein Gerät zur externen Spannungsversorgung phantomgespeister Geräte. Auf grund der hohen Stromleistung von 20m A total ist die Anwendung nicht nur auf Kondensatormikrofone beschränkt, PAN 48 eignet sich auch hervorragend, um z.B. phantomgespeiste aktive DI-Boxen zu versorgen. Die Box ist zweikanalig ausgelegt. Die Stromversorgung erfolgt über ein internes Netzteil. Technische Daten 2 Kanäle, pro Kanal: Mikrofonseitig XLR/f-Buchse mit normgerechter Zuführung von 48 Volt Gleichspannung. Ausgang: XLR/m gleichspannungsfrei. Spannung stabilisiert rausch- und brummarm Toleranz max. 5% maximaler Gesamtstrom: 20m A LED-Kontrollanzeige Ground-Lift Schalter Mechanisch: Stahlblechgehäuse pulverbeschichtet Maße ca. 110mm x 110mm x 45mm   ...

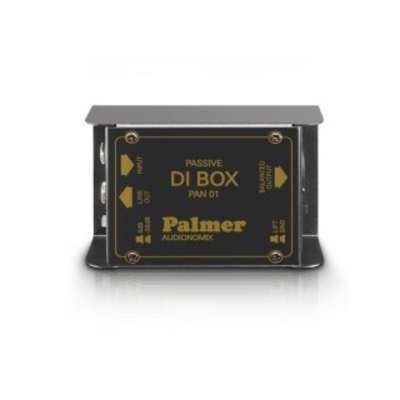

Die PAN01 PRO ist die Deluxe-Version der 1000-fach bewährten passiven DI-BOX PAN01. " Deluxe" bedeutet in diesem Fall, dass bei der PAN01 PRO alles ein bisschen verstärkt wurde, um die harten Anforderungen des Roadbetriebes unbeschadet zu überstehen. Das Gehäuse der PAN01 PRO besteht aus 2mm Stahlblech und hält damit allen mechanischen Attacken st&. PAD- und Groundlift-Schalter sind Metallausführungen. Auch das Herz einer passiven DI-Box, der Ãœbertrager, wurde verstärkt und vollständig neu entwickelte. Er besitzt einen größeren magnetischen Kern für noch mehr Dynamik und Ãœbersteuerungsfestig­­keit und ein abschirmendes Metallgehäuse. Als zusätzliches Feature ist der parallele Klinkenausgang umschaltbar, er kann bei Bedarf als weiterer Eingang benutzt werden. So ist es möglich, den Stereoausgang z.B. eines Keyboards mit der PAN01 PRO zu einem Monosignal zu summieren und über den XLR-Ausgang an die PA weiterzuleiten. Die PAN01 PRO wird mit einer schicken hochwertigen Tasche aus verstärktem Nylongewebe ausgeliefert. In der Tasche sind entsprechende Ã-ffnungen vorhanden, so dass die DI-Box auch während des Betriebes in der schützenden Hülle bleiben kann. Technische Daten Model: PAN01PRO No of Channels: 1

Features: Passive, transformer balanced, ground lift switch, pad switch, mono merge function Attenuator: -30 d B Input/output gain: -20d B Maximum input level: + 56 d Bu Maximum output level: + 6 d Bu Frequenzy range @ 2k source imp. -1d B: 10 Hz
- 40 k Hz Input impedance @ 60 Hz: 60 k Ohm Nom. output impedance: 200 Ohm Housing: steel Dimensions: 110 x 75 x 44 mm Weight: 0, 75kg


...

Standard Aktive DI-Box. Kann über 9V Batterie oder 48V Phantomspeisung betrieben werden. Hochohmiger Eingang, größerer Ausgangspegel als eine Passive DI-Box. Die aktive Schaltung ermöglicht die hohe Eingangsimpedanz von 1 MOhm und größere Empfindlichkeit des Einganssignals. (Typische Differenz zwischen Ein- und Ausgang -4 d B). Die max. Ausgansspannung beträgt bei Phantomspeisung +10 d Bu. Ausgang: trafosymmetrisch. Durch eine spezielle "floating ground" Schaltung funktioniert der Ground-Liftschalter auch bei Phantomspeisung. Stahlblechgehäuse 110 x 73 x 42 mm. Technische Daten No. of channels: 1 Passive/ Actibe: Active Transformer balanced: Yes Attenuator: -30 d B Power Supply: 9V / 48V Input/ Output Gain: -4 d B Ground lift switch: Yes Max Input Level: +45 d Bu Max Output Level: +10 d Bu Frequency Range 2K Source Imp. -1d B: 10 Hz
- 20 k Hz Input Impedance 60 Hz: 1 MO Nom. Output Impedance: 600 Ohm Power consumption: 3.8 m A (9V), 4 m A (48V) Housing: Steel Dimension: 110 x 73 x 42 mm
...

Die Palmer PAN02 PRO ist eine aktive DI-Box mit herausragenden Zusatzfunktionen. Dazu zählen ein unsymmetrischer XLR-Eingang, neben dem 3-fach Attenuator  -10, -20, -30 d B auch eine schaltbare Verstärkung von 12d B, verbunden mit einer maximalen Ausgangsspannung von +20d Bu. Die Groundlift-Schaltung verfügt außer der " Lift"- Position über die Möglichkeiten eines " Soft- und Hard Groundings". Die Ausgangssymmetrierung erfolgt selbstverständlich durch einen eigens für diesen Zweck entwickelten hochwertigen Übertrager im Mumetall-Gehäuse. Die PAN02 Pro kann durch Umschalter wahlweise mit 9V Batterie oder 48V Pantompower gespeist werden. Eine zweifarbige LED informiert, welche Speisequelle den Strom liefert. Technische Daten Typ: aktiv Anzahl Kanäle: 1 Anzahl Eingänge: 2 Eingangsanschlüsse: 6, 3 mm Klinke, XLR/f unsymmetrisch Max. Eingangspegel: + 45 d Bu Eingangsimpedanz: 0d B & 12 d B: 1 MOhm; -10 & -20 d B: 70 k Ohm; -30 d B: 40 k Ohm Eingangsdämpfung: 0 d B, -10 d B, -20 d B, -30 d B Signalverstärkung: +12 d B Anzahl Ausgänge: 1 Anzahl THRU-Ausgänge pro Kanal: 1 Ausgangsanschlüsse: XLR, 6, 3 mm Klinke Max. Ausgangspegel: + 20 d Bu Ausgangsimpedanz: 600 Ohm Frequenzgang: 20 Hz
- 20000 Hz Transformator symmetriert: Ja Übersetzungsverhältnis (Ratio): 3.16:1, 10:1, 31.6:1, 1:4 Bedienelemente: Ground-Lift, Attenuator, Boost, Batterie/+48V Power Stromversorgung: 9 V Block Batterie, + 48 V Phantomspeisung Gehäuse
Material: Stahlblech Gehäuseoberfläche: pulverbeschichtet Breite: 116 mm Tiefe: 140 mm Höhe: 43, 5 mm

...

Palmer PHDA02
- ein Kopfhörerverstärker der Referenzklasse. Für das Gerät gibt es drei Betriebsmodi: Stereo, Mono und Dual Mono.
...

ACHTUNG: Bei diesem Artikel handelt es sich um B-Ware bzw. Vorführware in Top-Zustand! PLDB02 ist ein Problemlöser für die Fälle, in denen ein schwaches unsymmetrisches Signal über größere Entfernungen verlustfrei übertragen werden muss, er kann darüberhinaus ein unsymmetrisches Signal gleichzeitig symmetrieren und im Pegel verstärken. Aktive DI-Boxen, die üblicherweise für solche Aufgaben in Betracht kämen, weisen typischerweise keine Verstärkung auf. Der PLDB02 kann den Pegel in drei 6 d B-Schritten bis zu 18 d B aufholen. Somit können unsymmetrische -10 d BV-Quellen (semiprofessionelle Konsumergeräte) an den üblichen professionellen Studiopegel angepasst werden. Der symmetrische Ausgang des PLDB02 erlaubt nun, das Signal verlustfrei über mehrere 100 Meter mit üblichem Mikrofonkabel zu übertragen. Wird am Ende der Übertragungsstrecke wieder ein unsymmetrisches Signal benötigt, kann das mit Hilfe der auf den PLDB02 abgestimmten Matchbox PLDB02R geschehen. Die Box ist passiv mit Übertragern aufgebaut. Somit ist gleichzeitig auch eine galvanische Trennung gegeben und damit das Risiko von Brummschleifen ausgeschlossen. PLDB02 ist zweikanalig aufgebaut, der Pegel kann für jeden Kanal unabhängig eingestellt werden. Außerdem ist eine Monosummierung der beiden Kanäle möglich. Somit kann PLDB02 auch zum Mischen von zwei Eingängen und Verteilen des Eingangsignals auf zwei Ausgänge eingesetzt werden. Das Gerät hat ein eingebautes Weitspannungsnetzteil für Netzspannungen zwischen 100 VAC und 240 VAC. Das Gehäuse entspricht in seinen Abmessungen der Hälfte eines 1HE 19" Rackgehäuses. Technische Daten Line Driver verlustfreie Signal-Übertragung über mehrere 100 Meter passiv Mono/ Stereo +6/+12d B Boost Anzahl Kanäle 2 Frequenzgang 20 Hz
- 20 K Hz Eingangsimpedanz in ohm 47000 Ausgangsimpedanz in ohm 600 Ground Lift Schalter Stromversorgung Netzkabel Material Aluminium Farbe schwarz XLR-Eingang 2 XLR-Ausgang 2 Maße (Bx Hx T) in cm 22, 2 x 4, 5 x 17, 5 Gewicht 1kg
...
