Palmer Linesplitter werden eingesetzt, wenn eine Signalquelle auf mehrere Eingänge aufgesplittet werden muß. Zum Beispiel wenn ein Mischpultausgang mehrere Leistungsverstärker in verschiedenen Räumen ansteuern soll. Durch die Verwendung großzügig dimensionierter Niederfrequenzübertrager bleibt der Klang unbeeinflußt erhalten, Erdschleifenbrummen wird aber sicher ausgeschlossen. Die PLS02 kann auch zur Wandlung von unsymmetrisch in symmetrisch und umgekehrt benutzt werden. Technische Daten 2 Kanal Splitbox "1 in 3" im Aludruckgußgehäuse Pro Kanal: Ein Eingang XLR/f, Parallelbuchse XLR/m Zwei Ausgänge XLR/m über Trenntrafo 1: 1 Nennpegel: 0d B Maximaler Pegel: +20 d B Nennimpedanz für Ein- und Ausgänge: 600 Ohm Ground Lift Schalter   ...

Die PMB-L ist eine Box zum passiven Mischen von Line- Signalen. Sie ist zweikanalig ausgelegt. Jeder Kanal besitzt zwei symmetrische XLR/f Eingangsbuchsen, die Eingangssignale werden über eine Widerstandsmatrix auf eine XLR/m Ausgangsbuchse gemischt. Der obere Eingang wird zudem durch Übertrager galvanisch getrennt. Typische Anwendungen sind das Zusammenführen von zwei Mischpulten auf eine Endstufe oder aber auch aus einem Stereosignal ein Monosignal zu mischen. Die angewandte Übertragertechnik macht es möglich, den oberen Eingang unsymmetrisch zu belegen, das Ausgangssignal aber symmetrisch weiterzuführen.  Technische Daten Each Channel: Input 1 transformer balanced XLR/f. Symmetrically decoupled through resistors Total ohmic value: 2 K Maximum level for THD < 0.5% @ 35hz: +20d Bu Ground lift switch Input 2: Balanced XLR/f. Symmetrically decoupled through resistors Total ohmic value: 2K Output: XLR/m balanced For minimum attenuation, the load impedance should be several Kohms Typical attenuation: 6d B Aluminium die cast housing made from a RF-shielding alloy Housing: approx. 110 mm x 125 mm x 8 mm   ...

PMBL-ACTIVE ist ein 2 in 1 Stereomischer, mit dem zwei Stereo-Line-Signale auf einen Stereo-Ausgang gemischt werden können. Ein klassischer Anwendungsfall: Zwei Mischpulte müssen auf eine PA-Anlage geführt werden. Das Gerät verfügt über genug Verstärkung, um auch semiprofessionelle Pegel entsprechend aufholen zu können. Die Eingangskanäle sind galvanisch voneinander getrennt. Jeder Kanal bietet einen Mute (Stumm)-schalter und die Möglichkeit, das Stereosignal zum Monosignal zu summieren. Das Gerät ist in einem 1U/9.5? Gehäuse untergebracht, es verfügt über ein eingebautes Netzteil. ...

Palmer Mikrofonsplitter werden eingesetzt, wenn eine Signalquelle auf mehrere Eingänge augfesplittet werden muss. Z.B. wenn das Mikrofonsignal gleichzeitig dem Saalmischpult der Hallenanlage, dem Monitormischpult auf der Bühne, und
- da der Rundfunk die Veranstaltung überträgt
- auch in den Ü-Wagen eingespeist werden muss. Hierfür benötigt man eine Mikrofonsplitbox "1 in 3". Durch die Verwendung großzügig dimensionierter Niederfrequenzübertrager bleibt der Klang unbeeinflusst erhalten, Erdschleifenbrummen wird aber sicher ausgeschlossen. Die PMS02 kann auch zur Wandlung von unsymmetrisch in symmetrisch und umgekehrt benutzt werden. Technische Daten 2 Kanal Splitbox "1 in 3" im Aludruckgußgehäuse Pro Kanal: Ein Eingang XLR/f, Parallelbuchse XLR/m Zwei Ausgänge XLR/m über Trenntrafo 1: 1 Nennpegel: 0d B, maximaler Pegel: +20 d B Nennimpedanz für Ein- und Ausgänge: 600 Ohm Ground Lift Schalter

...

Die PPB10 ist eine kompaktere Variante der bekannten PPB20 von Palmer. Dabei handelt es sich um einen zehnkanaligen Presseverteiler. Ein Lineeingang wird mittels Übertrager auf 10 Ausgänge verteilt. Technische Daten Alle ein und Ausgänge symmetrisch und trafogetrennt (galvanisch getrennt) Hohe Betriebssicherheit: Im Falle eines Kurzschlusses eines Ausgangs bleiben die anderen Ausgänge unbeeinflusst Line Eingang und Ausgänge Eingangspegel stufenlos regelbar (-8 bis +25d B) Pegelanzeige Kopfhöreranschluss zur akustischen Überwachung des Eingangs, Kopfhörerlautstärke regelbar Individuelle Ground Lift Schalter für jeden Ausgang Ground Lift Schalter für den Eingang Beliebig erweiterbar durch Bus In/ Out Anschlüsse - Zum Kaskadieren mehrerer PPB10 (bzw. PPB20)   ...

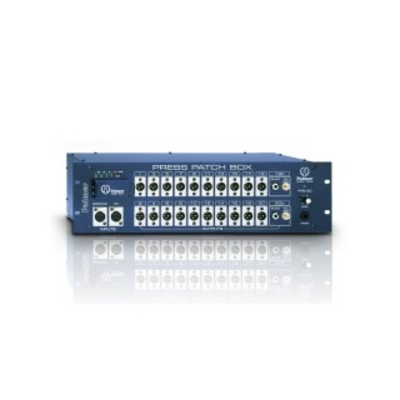

Zusätzlich zur normalen Mono Version ist auch eine Stereo Version der PPB20 erhältlich. Statt jeweils einen Mikrofon- und Lineeingang besitzt die Stereo Version zwei Lineeingänge. Der erste Lineeingang wird auf die obere Reihe der Ausgänge verteilt, also auf die ungeraden Kanäle, während der zweite Lineeingang auf die geraden Kanäle also auf die untere Reihe der Ausgänge verteilt wird. Eine Press Patch Box ist ein spezieller Audiosignalverteiler, der für die besonderen Erfordernisse einer Pressekonferenz entwickelt ist. Über getrennte Eingänge kann wahlweise ein Mikrofon- oder Linesignal (Mischpultausgang) angeschlossen werden. Ein hochwertiger Eingangsverstärker mit symmetrisch erdfreiem Eingang erlaubt eine Pegelanpassung in einem weiten Bereich. 20 trafosymmetrische XLR/m Buchsen mit paarweise individueller Treiberschaltung stehen als Ausgänge für Videokameras oder sonstige Tonaufzeichnungsgeräte zur Verfügung. Der nominelle Ausgangspegel beträgt +4 d Bu an 600 Ohm. Zusätzlich sind Kanal 19 und 20 mit TRS-Klinkenbuchsen für symmetrisches oder unsymmetrisches Signal und mit Cinch-Buchsen (-10 d Bu Nominalpegel) ausgerüstet. Werden mehr als 20 Ausgänge benötigt, können weitere PPB20 über eine rückseitige BUS IN/OUT Buchse kaskadiert werden. Zur Signalüberwachung dienen eine 10fache Led-Kette (Anzeigebereich -40 bis +10 d B, 0 d B Anzeige entspricht +4 d Bu Ausgang) und ein regelbarer Kopfhörer-Verstärker. Die PPB20 hat ein eingebautes geschirmtes Netzteil. Ein zusätzlicher DC-Eingang erlaubt den Akkubetrieb beziehungsweise eine Havarieversorgung. PW4 ist ein geeignetes Havarienetzteil für zwei PPB20. Technische Daten Input: Transformer-balanced, 4 XLR/f sockets, with paired front/rear parallel connections for separate microphone/line signals. Nominal Input Impedances: Microphones 200 Ohm, Line = 5 k Ohm Max. input levels: microphones = 0 d Bu, Line = +20 d Bu Max. amplification: microphones = +66 d B, Line = +22 d B (constantly adjustable via switch & potentiometer). Output: 20 XLR/m, 2x TRS jack, 2x phono, all transformer-balanced & floating with separate ground lift switches at rear Nominal output impedances: XLR = 300 Ohm, jack & phono = 600 Ohm Nominal output levels: XLR = +4 d Bu/20 d Bu max.; jack/phono = -10 d Bu, + 6 d Bu max Headphones output: Stereo jack socket, with mono tip + ring, Designed for use with 8  Ohm
- 200  Ohm headphones (constantly adjustable level). 10 LED strips displaying a range of -40 to +10 d B. Bus input/output (mono jack) Power Supply: 230 VAC or ± 12 V to ± 18 VDC, 15 Watts. Housing: 19'', 3 U, approx. 200 mm deep.
...

Passive Splitbox für Line Signale. Ein Modul besitzt 4 Kanäle. Jeder Kanal hat einen Eingang, einen parallel geschalteten Ausgang und zwei über Splitübertrager getrennte Ausgänge. Alle Ausgänge sind über Widerstände zusätzlich entkoppelt. Technische Daten Each channel Input: female XLR type Outputs: 1 parallel male XLR type, 2 transformer isolated male XLR type Nominal impedance for inputs/outputs: 600 Max. input level: +20d Bu   ...

Passive Splitbox für Mikrofon Signale. Ein Modul besitzt 4 Kanäle. Jeder Kanal hat einen Eingang, einen parallel geschalteten Ausgang zum Durchschleifen einer Phantomspeisung und zwei über Splitübertrager getrennte Ausgänge. Alle Ausgänge sind über Widerstände zusätzlich entkoppelt. Technische Daten Each channel: Input: female XLR type Outputs: 1 parallel male XLR type, 2 transformer isolated male XLR type Nominal impedance for inputs/outputs: 200 Max. input level: + 6 d Bu   ...

Der PRMMS8 ist ein extrem rauscharmer 19? Mikrofon-Splitter mit 8 symmetrischen XLR-Eingängen, die jeweils auf einen Direktausgang und einen transformatorisolierten Ausgang geführt werden. Zum flexiblen Einsatz erlauben vier LINK-Schalter auf der Vorderseite das Kombinieren von je zwei Kanälen. Das erlaubt, ein Eingangssignal über vier Ausgänge an Mischpulte für FOH, Monitoring, Aufnahme und Funkübertragung weiterzuleiten oder zwei Eingangssignale zu einem Ausgangssignal zusammenzufassen. Kondensatormikrofone lassen sich über die Direktausgänge mit Phantomspannung versorgen. Jeder Kanal ist mit einem Ground Lift gegen Brummschleifen und Interferenzen ausgestattet, die durch doppelte Erdung angeschlossener Netzgeräte entstehen können. Technische Daten Produktart Splitter Typ Mic split Split-Typ 1 in 1 +1 Anzahl Kanäle 8 Anzahl Eingänge 1 Eingangsanschlüsse XLR Eingangspegel Max. (Filter) (u) +5 d Bu Anzahl Split-Ausgänge pro Kanal 1 Anzahl THRU-Ausgänge pro Kanal 1 Ausgangspegel Max. (Filter) (u) +5 d Bu Ausgangsanschlüsse XLR Ausgänge transformatorsymmetriert Ja Gehäusematerial Stahlblech Gehäuseoberfläche pulverbeschichtet Breite 483 mm Breite 19 " Tiefe 73 mm Höhe 44, 5 mm Höhe 1 HE Gewicht 1, 3kg   ...

Aktiver 5"-Nahfeld-Studiomonitor der Referenzklasse Eine Grundvoraussetzung in jedem Studio ist, dass der Mix akkurat und mit höchster Dynamik und Impulstreue wiedergegeben wird. Mit dem STUDIMON 5 bietet Palmer einen Nahfeld-Studiomonitor der Referenzklasse mit Bi-Amping-Endstufe an. Mithilfe von zwei 30 Watt Class-AB-Endstufen liefert der STUDIMON 5 trotz seines kompakten Designs einen absolut druckvollen Sound. Der Studiomonitor ist mit einem magnetisch geschirmten 5"-Tieftöner mit Gummisicke und einem 0, 75"-Hochtöner mit Seidenkalotte bestückt und besitzt eine Reflexöffnung auf der Rückseite, die für eine optimale Wiedergabe tiefer Frequenzen im Bassbereich sorgt. Symmetrische XLR- und 6, 35 mm Stereoklinkeneingänge garantieren eine störungsfreie Signalführung und der praktische Lautstärkeregler rundet die Ausstattung dieses Lautsprechers ab. Das elegante Design des STUDIMON 5 fügt sich nahtlos in die Produkte der MONICON-Reihe von Palmer ein. Technische Daten Produktart Sonstiges Studio und Recording Equipment Typ Studio-Monitor Größe Tieftöner 5 " Größe Tieftöner 127 mm Magnet Tieftöner 80 mm Ferrit Marke Tieftöner Custom Made Größe HF Treiber 0, 75 " Größe HF Treiber 19 mm Magnet HF Treiber 28 mm Neodym Marke HF Treiber Custom Made Verstärker (A) Class A/B Abstrahlwinkel (H x V) 120 ° x 120 ° Leistung (RMS) 2 x 30 W Frequenzgang 70
- 20.000 Hz Übergangsfrequenz 2500 Hz Max. Schalldruckpegel 110 d BU @ 1 k Hz d B Signal/ Rauschabstand 85 d B Schutzschaltungen Kurzschluss, Übertemperatur Eingangsimpedanz 10.000 Ohm Bedienelemente Lautstärkeregler, Netzschalter (On/ Off) Anzeigeelemente orange (LED) Line-Eingangsanschlüsse 6, 3 mm Klinke (symmetrisch), XLR (symmetrisch) Stromversorgung Schaltnetzteil Betriebsspannung 100 V AC
- 240 V AC / 50
- 60 Hz Gehäusematerial Birkensperrholz, MDF Gehäuse Wandstärke 15 mm Gehäuseoberfläche foliert, gebeizt Gehäusefarbe schwarz Gehäusebauart Bassreflex Breite 190 mm Höhe 268 mm Tiefe 215 mm Gewicht 3, 95kg Zubehör (im Lieferumfang) Netzkabel


...
