Die U500® Serie wurde rund um deine Bedürfnisse entwickelt. Professioneller Sound, erstaunliche Leistung und Zuverlässigkeit zu einem erschwinglichen Preis standen bei unserem Entwickler-Team immer im Vordergrund. Denn mit der gleichen Leidenschaft, wie du auf der Bühne dein Publikum begeistern möchtest, wollen wir dich mit unserer U500® Serie begeistern. Wir hoffen, du liebst es so wie wir
- das neue U500® Wireless Vocal-Set von LD Systems. Mit einer wählbaren Sendeleistung bis 30 m W erreichen die Vocal Sets der U500®-Serie über 100 Meter Reichweite im Freifeld. Sie sind für drei Funkfrequenzbänder erhältlich: 584
- 608 Mhz und 655
- 679 MHz, in denen Sie jeweils 12 Systeme simultan betreiben können, im Bereich 823
- 832 MHz + 863
- 865 MHz lassen sich sechs Systeme gleichzeitig einsetzen. Die True Diversity UHF-Drahtlosanlagen sind mit einem automatischen Suchlauf ausgestattet, der die beste freie Frequenz findet und mit der bequemen One-Touch Infrarot-Synchronisation von Sender und Empfänger das Setup erleichtert. Kontrastreiche OLED-Displays bieten eine optimale Funktionsübersicht mit Anzeigen von Gruppe, Kanal, Funkfrequenz, Signalstärke und Batteriestatus, zudem lassen sich individuelle Nutzernamen eingeben. Neben der Rauschsperre sichert ein unhörbarer Pilotton des Senders eine störungssichere Funktion. Er schützt vor Interferenzen und schaltet den Empfänger stumm, wenn ein Funksignal ohne diesen Ton anliegt. Die effektive U500®-Technik mit hochwertigen Komponenten erzielt eine präzise, verzerrungsfreie Übertragung ohne Latenz oder Artefakte. Der niedrige Stromverbrauch sorgt für eine Sender-Laufzeit bis 10 Stunden mit zwei AA-Batterien. Die Vocal Sets der U500® Serie sind mit Handsendern, Headsets, Lavalier-Mikrofonen und Einzel- oder Doppelempfängern erhältlich. Die Handsender lassen sich zudem durch wechselbare Mikrofonkapseln flexibel für Gesang und Sprache abstimmen. Übersicht Frequenzbereiche Vocal Sets: U505 // 584 - 608 MHz // 12 Systeme simultan einsetzbar U506 // 655 - 679 MHz // 12 Systeme simultan einsetzbar U508 // 823 - 832 MHz + 863 - 865 MHz // sechs Systeme simultan einsetzbar U506 UK (Kanal 38) // 606 - 614 MHz // U518 // 1785 - 1800 MHz // Technische Daten Produktart Funkmikrofon Systeme Typ Headsets Funkfrequenzbereich 1785
- 1800 MHz Gewicht 5, 8kg LDU518R2
- LD Systems U518 R2 Doppel Empfänger Produktart Funkmikrofon System Zubehör Typ Empfänger Modulationsart FM Frequenzgang 30
- 16000 Hz Kanäle 96 (8 Gruppen à 12 Kanäle) Gruppen 8 Antenneneingänge 2 Antennenanschluss BNC Geräuschspannungsabstand > 100 d B Rauschunterdrückung Squelch Klirrfaktor (THD) < 0, 1 % Bedienelemente Up Anzeigeelemente 2 x OLED Display Audio-Ausgang symmetrisch 2 x XLR Audio-Ausgang unsymmetrisch 2 x 6, 3 mm Klinke Audio-Ausgang Mix symmetrisch XLR Audio-Ausgang Mix unsymmetrisch 2 x 6, 3 mm Klinke Breite 483 mm Zubehör (im Lieferumfang) Netzteil Höhe 45 mm Tiefe 5, 2 mm Gewicht 2, 05kg Max. Ausgangspegel +20 d Bu (symmetrisch) d Bu Kopfhörerausgang 1 Kopfhörerausgangsanschlüsse 6, 3 mm Stereoklinke Weitere Eigenschaften Kanal-Suchfunktion LDWS100MH3
- LD Systems WS 100 MH 3 Headset beigefarben Farbe beige Frequenzgang 70
- 16.000 Hz Richtcharakteristik Niere Nennimpedanz 1400 Ohm Max. SPL 125 d B Voraussetzungen Phantomspeisung 5 V Mikrofonanschluss Mini-XLR (3-Pol, weiblich) Zubehör (im Lieferumfang) Schaumstoff-Windschutz Gewicht 0, 2kg Features hautfarben LDU518BP
- LD Systems U518 BP Bodypack Sender Typ Belt Packs Eingänge Mini-XLR (3-Pol) Geräuschspannungsabstand >90 d B HF-Ausgangsleistung Variabel (2m W, 10m W, 30m W) Bedienelemente Select Anzeigeelemente OLED Display Stromversorgung 2 x AA Batterie Betriebsdauer >10 Stunden (mit Alkali-Batterien) Breite 65 mm Höhe 86 mm Tiefe 23 mm Gewicht 0, 09kg Weitere Eigenschaften schaltbare Verstärkung










...

Egal, ob du Gitarre, Bass, Blas- oder Streichinstrumente spielst, die U500® Serie wurde rund um deine Bedürfnisse entwickelt. Professioneller Sound, erstaunliche Leistung und Zuverlässigkeit zu einem erschwinglichen Preis standen bei unserem Entwickler-Team immer im Vordergrund. Denn mit der gleichen Leidenschaft, wie du auf der Bühne dein Publikum begeistern möchtest, wollen wir dich mit unserer U500® Serie begeistern. Wir hoffen, du liebst es so wie wir
- das neue U500® Wireless Instrument-Set von LD Systems. Mit einer wählbaren Sendeleistung bis 30 m W erreichen die U500® Instrument Sets über 100 Meter Reichweite im Freifeld. Sie sind für drei Funkfrequenzbänder erhältlich: 584
- 608 Mhz und 655
- 679 MHz, in denen Sie jeweils 12 Systeme simultan betreiben können, im Bereich 823
- 832 MHz + 863
- 865 MHz lassen sich sechs Systeme gleichzeitig einsetzen. Für ein verzerrungsfreies Audiosignal ermöglicht die Gain-Regelung des Bodypacks maximal 27 d B Dämpfung zur perfekten Anpassung an aktive wie passive Gitarren und Bässe oder Blasinstrumente mit hohem Schalldruck, und selbst tiefste Basstöne werden durch den bis 30 Hz hinunter reichenden Frequenzgang präzise übertragen. Dazu lassen sich Ausgangsimpedanz und -pegel am Receiver zum direkten Anschluss an Gitarren- und Bassverstärker umschalten. Die U500® True Diversity UHF-Drahtlosanlagen sind mit einem automatischen Suchlauf ausgestattet, der die beste freie Frequenz findet und zusammen mit der bequemen One-Touch Infrarot-Synchronisation von Sender und Empfänger das Setup erleichtert. Kontrastreiche OLED-Displays bieten eine optimale Funktionsübersicht mit Anzeigen von Gruppe, Kanal, Funkfrequenz, Signalstärke und Batteriestatus, zudem lassen sich individuelle Nutzernamen eingeben. Neben der Rauschsperre sichert ein unhörbarer Pilotton des Bodypacks eine störungssichere Funktion. Er schützt vor Interferenzen und schaltet den Empfänger stumm, wenn ein Funksignal ohne diesen Ton anliegt. Die effektive U500®-Technik mit hochwertigen Komponenten erzielt eine präzise, verzerrungsfreie Übertragung ohne Latenz oder Artefakte. Der niedrige Stromverbrauch sorgt für eine Sender-Laufzeit bis 10 Stunden mit zwei AA-Batterien. Die Instrument Sets der U500®-Serie sind in zwei Versionen erhältlich: für Blasinstrumente mit einem Clip-On-Mikrofon oder für Gitarren und Bässe mit einem kapazitätsarmen Kabel, das gegen Einstreuungen doppelt geschirmt ist. Übersicht Frequenzbereiche Instrument Sets: U505 // 584 ? 608 MHz // 12 Systeme simultan einsetzbar U506 // 655 ? 679 MHz // 12 Systeme simultan einsetzbar U508 // 823 ? 832 MHz + 863 ? 865 MHz // sechs Systeme simultan einsetzbar U506 UK (Canal 38) // 606 ? 614 MHz // sechs Systeme simultan einsetzbar U518 // 1785 ? 1800 MHz // vier Systeme simultan einsetzbar Technische Daten Produktart Funkmikrofon Systeme Typ Blasinstrumente Funkfrequenzbereich 1785
- 1800 MHz Gewicht 2, 46kg LDU518R
- LD Systems U518 R Empfänger Produktart Funkmikrofon System Zubehör Typ Empfänger Modulationsart FM Frequenzgang 30
- 16000 Hz Kanäle 96 (8 Gruppen à 12 Kanäle) Gruppen 8 Antenneneingänge 2 Antennenanschluss BNC Geräuschspannungsabstand > 100 d B Rauschunterdrückung Squelch Klirrfaktor (THD) < 0, 1 % Bedienelemente Volume Audio-Ausgang symmetrisch XLR Stromversorgung 12
- 18 V DC Audio-Ausgang unsymmetrisch 6, 3 mm Klinke Breite 212 mm Zubehör (im Lieferumfang) Netzkabel Höhe 44 mm Tiefe 159 mm Max. Ausgangspegel +10 d Bu Gewicht 0, 85kg Weitere Eigenschaften Pilotton Anzeigeelemente OLED Display Betriebsspannung 12 V DC, 500 m A LDU518BP
- LD Systems U518 BP Bodypack Sender Typ Belt Packs Eingänge Mini-XLR (3-Pol) Geräuschspannungsabstand >90 d B HF-Ausgangsleistung Variabel (2m W, 10m W, 30m W) Bedienelemente Select Stromversorgung 2 x AA Batterie Betriebsdauer >10 Stunden (mit Alkali-Batterien) Breite 65 mm Höhe 86 mm Tiefe 23 mm Gewicht 0, 09kg Weitere Eigenschaften schaltbare Verstärkung LDWS1000MW
- LD Systems WS 1000 MW Clip Mikrofon für Blasinstrumente Typ Mikrofone Frequenzgang 50
- 18.000 Hz Richtcharakteristik Niere Empfindlichkeit (Ruhespannung, 1 k Hz)
- 45 d B +/- 3 d B Nennimpedanz 250 Ohm Max. SPL (1% THD @ 1 k Hz) 133 d B Voraussetzungen Phantomspeisung 5 V Mikrofonanschluss Mini-XLR (3-Pol, weiblich) Kabellänge 1, 5 m Zubehör (im Lieferumfang) Schaumstoff-Windschutz Gewicht 0, 05kg Features 70 mm Schwanenhals












...

LD-Systems LDV212B Passiver Subwoofer Der LDV212B ist ein leistungsstarker kompakter Subwoofer, der besonders zum Einsatz mit VA4 Line Array-Elementen konzipiert ist. Hierfür ist sowohl eine Ground Stacking Variante als auch Flugbetrieb denkbar. Das robuste Bandpass-Gehäuse aus 15mm Birkensperrholz optimiert die Bassabstrahlung ab 38 Hz. Zwei 12'' Custom-Lautsprecher mit Neodym-Magneten und hoch belastbaren 3'' Schwingspulen sorgen für einen maximalen Schalldruck von 128d B. Der LDV212B ist mit 700W RMS belastbar und durch die ergonomisch eingefrästen Tragegriffe bequem zu transportieren. Zur Ausstattung gehören ein widerstandsfähiges Dura Coat-Finish, Neutrik NL-4-Buchsen als Ein- und Ausgang und ein M20 Gewindeflansch für Distanzstangen. Dank der integrierten Flyware (BGV C1) und einem optionalen Flugrahmen ist der Subwoofer zum Betrieb mit einem LDVA4 Line Array bestens geeignet. Selbstverständlich kann der Subwoofer auch in Kombination mit vielen anderen LD SYSTEMS Fullrange Lautsprechern sowohl als Ground Stacking als auch über die Distanzstangenlösung verwendet werden. Technische Daten Typ: Passiv Größe Tieftöner: 2 x 12" Größe Tieftöner: 2 x 304 mm Magnet Tieftöner: Neodym Marke Tieftöner: Custom Made Schwingspule Tieftöner: 3" Schwingspule Tieftöner: 76, 2 mm Belastbarkeit (RMS): 700 W Frequenzgang: 38
- 200 Hz SPL (1 W/1 m): 100 d B Max. SPL: 128 d B Impedanz: 4 Ohm Lautsprechereingänge: 1 Lautsprechereingangsanschlüsse: Neutrik NL-4 Lautsprecherausgänge: 1 Lautsprecherausgangsanschlüsse: Neutrik NL-4 Gehäuse
Material: 15 mm Sperrholz Gehäuseoberfläche: Dura Coat LX Strukturlack Gehäusebauart: Bandpass Breite: 520 mm Höhe: 487 mm Tiefe: 520 mm

Features: M20 Gewindeflansch, Vorbereitung für Flugbetrieb mit VA4 Line Array



...

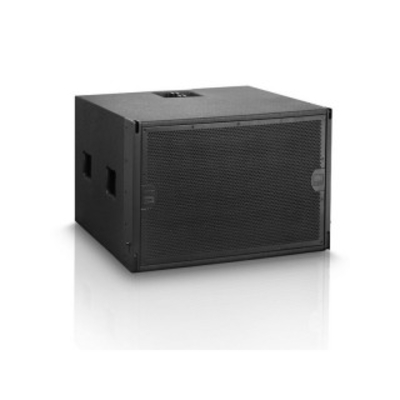

Beim V-215B handelt es sich um einen 2 × 15"-Bassreflexsubwoofer mit einer Leistung von 1200 W RMS / 132 d B SPL. Durch die CATAR-Technologie (Clear Audio Time Aligned Response) bietet er eine hervorragende Klangwiedergabe. Mit seinem präzisen und knackigen Bass passt der V-215B perfekt zum VA-4 oder VA-8: exzellente Ansprache über den gesamten Frequenzbereich bei gleichzeitig hohem Schalldruck und klarem Klangbild. Die einzigartigen Gehäuse sind aus baltischem Birkensperrholz gefertigt und mit Dura Coat LX beschichtet. So widerstehen sie den harten Anforderungen des Alltags im Tour- und Livebetrieb. Technische Daten Model Name: V-215B Type: Dual Bassreflex Subwoofer Woofer: 2 × 15" with 4" voice coil Power Capacity (Cont.): 1200 W Frequency Range: 35 Hz
- 200 Hz SPL 1 W / 1 m: 100 d B Max SPL: 131 d B Impedance: 4 Ohms Connectors (In / Out): 2 x Neutrik NL-4 Cabinet

Material: 18 mm Birch Plywood Cabinet Surface: Dura-Coat LX Textured Finish

Dimensions (W x H x D): 1060 × 475 × 620 mm Weight: 79, 9kg

Features: Ergonomic milled handles, Prepared for Transport Wheels Available Accessory: LDV-215PC (Protection Cover) 37223/37224 (Transport Wheels)






...

Beim V-218B handelt es sich um einen 2 × 18"-Bassreflexsubwoofer mit einer Leistung von 1600 W RMS / 132 d B SPL. Durch die CATAR-Technologie (Clear Audio Time Aligned Response) bietet er eine hervorragende Klangwiedergabe. Mit seinem präzisen und knackigen Bass passt der V-218B perfekt zum VA-4 oder VA-8: exzellente Ansprache über den gesamten Frequenzbereich bei gleichzeitig hohem Schalldruck und klarem Klangbild. Die einzigartigen Gehäuse sind aus baltischem Birkensperrholz gefertigt und mit Dura Coat LX beschichtet. So widerstehen sie den harten Anforderungen des Alltags im Tour- und Livebetrieb. Technische Daten Model Name: V-218B Type: Dual Bassreflex Subwoofer Woofer: 2 × 18" with 4" voice coil Power Capacity (Cont.): 1600 W Frequency Range: 38 Hz
- 200 Hz SPL 1 W / 1 m: 100 d B Max SPL: 132 d B Impedance: 4 Ohms Connectors (In / Out): 2 x Neutrik NL-4 Cabinet

Material: 18 mm Birch Plywood Cabinet Surface: Dura-Coat LX Textured Finish

Dimensions (W x H x D): 762 × 552 × 1067 mm

Features: Heavy duty steel handles, Transport Wheels Available Accessory: LDV-218PC (Protection Cover)






...

LD Systems VA4 Line Array Lautsprecher Der LD Systems VA4 ist ein leichter, ultrakompakter 2 x 4" Line Array Lautsprecher für Konfigurationen mit einem Frequenzbereich von 80 Hz
- 19 k Hz. Die zwei 4" Tieftonlautsprecher mit starken Neodym-Magneten und Kevlar-Kalotten sind mit 200 W (Dauersignal) belastbar. Der an einen Wave Guide gekoppelte 1" Hochtontreiber mit 1, 35" Schwingspule ist mit einer Schutzschaltung ausgerüstet und mit maximal 75 W (Dauersignal) belastbar. Die einzelnen Elemente sind in der Lage, einen Bereich von 120° x 10° mit einem umfangreichen Frequenzbereich zu beschallen. Das Gehäuse des VA4 ist aus 12 mm Birkensperrholz gefertigt und mit einem Überzug aus widerstandsfähigem, wasserfestem Dura-Coat LX versehen. Jede Box verfügt über Neutrik NL-4 Anschlüsse sowie Flugpunkte und lässt sich einfach in drei 2, 5°-Schritten auf Winkel zwischen 0° und 7, 5° einstellen. Damit ist der VA4 sowohl im Flugbetrieb als auch als Ground Stack einsetzbar. Als ideale Ergänzung für den Tieftonbereich bieten sich beispielsweise der doppelt bestückte 12" Bandpass Subwoofer V212B oder der 2 x 15? Bassreflex Subwoofer V215B an. Für eine optimale Array-Planung und eine problemlose Installation stehen auf unserer Webseite entsprechende EASE GLL-Dateien sowie Controller-Setups für den LD Systems DPA260 Speaker Prozessor zur Verfügung. Ease Focus Files für LD-VA4 herunterladen. Technische Daten Model Name: VA-4 Type: Dual Two Way Line Array Speaker Woofer: 2 × 4" Neodymium Kevlar Horn: 1" Wave Guide Compression Driver: 1" Neodymium with 1, 35" voice coil Dispersion: 120° x 10° LF Power Capacity (Cont.): 200 W HF Power Capacity (Cont.): 75 W Frequency Range: 80 Hz
- 19.000 Hz SPL 1 W / 1 m: 90 d B Max. SPL (Peak): 119 d B Impedance (LF / HF): 16 Ohms Connectors (In / Out): 2 x Neutrik NL-4 Protection: Tweeter Protection Cabinet

Material: 15 mm Birch Plywood Cabinet Surface: Dura-Coat LX Textured Finish

Dimensions (W x H x D): 480 × 139 × 261 mm Available Accessory: LDVA-4BF (Bumper Frame) LDVA-4FC (Flight Case) LDVA-4MK (Mounting Kit for Stacking)





...

LD Premium VA8 Line Array Das LD Systems VA8 Array ist ein 2 x 8" Line Array Lautsprecher mit transparentem Klang, der sich besonders für mittlere bis große Konfigurationen mit einem Frequenzbereich von 70 Hz
- 19 k Hz eignet. Diese Zwillings-Box enthält auf jeder Seite jeweils einen hocheffizienten Neodym-Tieftonlautsprecher mit einer Belastbarkeit von 500 W (Dauersignal). Die beiden an 1" Wave Guides gekoppelten Neodym-Hochtontreiber mit 1, 35" Schwingspule und Schutzschaltung sind für Leistungen von maximal 150 W (Dauersignal) ausgelegt. Die einzelnen Elemente sind in der Lage, einen Bereich von 120° x 10° mit einem umfangreichen Frequenzbereich zu beschallen. Das Gehäuse des VA8 ist aus 15mm Birkensperrholz gefertigt und mit einem Überzug aus widerstandsfähigem, wasserfestem Dura-Coat LX versehen. Jede Box verfügt über Neutrik NL-4 Anschlüsse sowie über Flugpunkte und lässt sich einfach in 1°-Schritten auf Winkel zwischen 0° und 6° einstellen. Damit ist der VA8 sowohl im Flugbetrieb als auch als Ground Stack einsetzbar. Als ideale Ergänzung für den Tieftonbereich bieten sich beispielsweise der doppelt bestückte 18" Subwoofer V218B oder der 2 x 15? Bassreflex Subwoofer V215B an. Für eine optimale Array-Planung und eine problemlose Installation stehen auf unserer Webseite entsprechende EASE GLL-Dateien sowie Controller-Setups für den LD Systems DPA260 Speaker Prozessor zur Verfügung. Ease Focus Files für LD-VA8 herunterladen. Technische Daten Model Name: VA-8 Type: Dual Two Way Line Array Speaker Woofer: 2 × 8" Neodymium Horn: 1" Wave Guide Compression Driver: 2 × 1" Neodymium with 1, 35" voice coil Dispersion: 100° x 10° LF Power Capacity (Cont.): 500 W   HF Power Capacity (Cont.): 150 W  Frequency Range: 70 Hz
- 19.000 Hz SPL 1 W / 1 m: 93 d B Max. SPL (Peak): 126 d B Impedance: 16 Ohms Connectors (In / Out): 2 x Neutrik NL-4 Protection: Tweeter Protection Cabinet

Material: 15 mm Birch Plywood Cabinet Surface: Dura-Coat LX Textured Finish

Dimensions (W x H x D): 740 × 247 × 467 mm Available Accessory: LDVA-8BF (Bumper Frame) LDVA-8FC (Flight Case)





...

Der VIBZ 10 C ist ein vielseitig einsetzbares Mischpult mit vier symmetrischen Mikrofoneingängen, die über hochwertige Vorverstärker, Low-Cut-Filter und eine zuschaltbare Phantomspeisung verfügen. Zwei Mikrofonkanäle sind mit Inserts zur individuellen Signalbearbeitung ausgestattet, zwei weitere können alternativ als Stereo-Line-Kanäle benutzt werden. Zur effektiven Klangeinstellung besitzt der VIBZ 10 C exakt arbeitende 3-B&-EQs mit praxisgerecht gewählten Mittenfrequenzen, zwei Stereokanäle sind mit 2-B&-EQs regelbar. Der eingebaute Compressor lässt sich für eine wirkungsvolle Dynamikbearbeitung stufenlos einstellen. Die Mastersektion des Mixers verfügt über einen Effektweg, regelbare Monitorausgänge und einem Kopfhöreranschluß. Der VIBZ 10 C besitzt zudem Ein- und Ausgänge für Aufnahme- und Abspielgeräte, das Eingangssignal kann auf den Master- oder Monitorausgang gelegt und in der Lautstärke geregelt werden. Mit seinem transparenten, detaillierten Klang und der spielend leichten Bedienung ist der VIBZ 10 C die perfekte Wahl für kleine Bands, Installationen und Homerecording- oder Submixer-Anwendungen. Er wird mit einem externen Netzteil geliefert, das sich fest mit dem Mischpult verschrauben lässt. Ein Fußschalter für die Effektsektion und ein Adapter zur Montage des VIBZ 10 auf Mikrofonständer sind als Zubehör erhältlich. Technische Daten Artikelnummer: LDVIBZ10C Produktart: Mischpult Typ: Live Anzahl Kanäle: 10 Mono Mic/ Line Eingangskanäle: 4 Mono Mic/ Line Eingangsanschlüsse: 6, 3 mm Stereoklinke, XLR Mono Mic Eingangstyp: elektronisch symmetriert Frequenzgang Mono Mic Eingang: 10
- 45.000 Hz Verstärkungsbereich Mono Mic Eingang: 0
- +50d B Kanal Insert: 2 Kanal Insert Anschlüsse: 6, 3 mm Stereoklinke (TIP= send / RING= return) Kanalübersprechung: 62d B THD Mono Mic Eingang: 0, 0058 % Impedanz Mono Mic Eingang: 4k Ohm S/N Ratio Mono Mic Eingang: 113d B Mono Line Eingangstyp: elektronisch symmetriert Verstärkungsbereich Mono Line Eingang: 0
- +50d B requenzgang Mono Line Eingang: 10
- 45.000 Hz THD Mono Line Eingang: 0, 0045 % Impedanz Mono Line Eingang: 21k Ohm S/N Ratio Mono Line Eingang: 116d B Mono Kanal Equalizer Höhen: +/- 15 d B 12.000 Hz Mono Kanal Equalizer Mitten: +/- 15 d B 2.500 Hz Mono Kanal Equalizer Bässe: +/- 15 d B 80 Hz Bedienelemente Mono Mic und Line Eingangskanäle: Kanal-Lautstärke, PAN, AUX (Post), 3 B&-EQ (Low, Mid, High), Compressor (Kanal 1+2) Low-Cut, Gain Phantomspeisung: +48V DC Schaltbar Low Cut: 95 Hz Compressor:  Ja, stufenlos einstellbare Kennlinie Stereo Line Eingangskanäle: 4 Stereo Line Eingangsanschlüsse: 2x 6, 3 mm Stereoklinke, (Lmono, R) (Kanal 3/4 + 5/6) 2x 6, 3mm Stereoklinke (Kanal 7/8 + 9/10) 4x RCA (Cinch) (Kanal 7/8 + 9/10) Stereo Line Eingangstyp: Unsymmetrisch / elektronisch symmetriert Frequenzgang Stereo Line Eingang: 10
- 45.000 Hz Verstärkungsbereich Stereo Line Eingang: 0
- +50d B THD Stereo Line Eingang: 0, 0045 % Impedanz Stereo Line Eingang: 3, 7k Ohm S/N Ratio Stereo Line Eingang: 116d B Stereo Kanal Equalizer Höhen: +/- 15 d B 12.000 Hz Stereo Kanal Equalizer Mitten: +/- 15 d B 2.500 Hz (Kanal 3/4 + 5/6) Stereo Kanal Equalizer Bässe: +/- 15 d B 80 Hz Bedienelemente Stereo Line Eingangskanäle: Kanal-Lautstärke, Balance, AUX (Post), 3 B&-EQ (Low, Mid, High) Kanal 3/4 + 5/6 2 B&-EQ (Low, High) Kanal 7/8 + 9/10 Low-Cut Kanal 3/4 + 5/6, Gain Kanal 3/4 + 5/6 Main Section: AUX/ Effekt Send Kanäle: 1 AUX/ Effekt Send Anschlüsse: 6, 3 mm Stereoklinke, unsymetrisch Stereo AUX Return Kanäle: 1x Stereo Stereo AUX Return Anschlüsse: 6, 3 mm Stereoklinke Stereo Tape Ausgangskanal: 1x Stereo Stereo Tape Ausgangsanschlüsse: 2x RCA (Cinch) Stereo Tape Eingangskanal: 1x Stereo Stereo Tape Eingangsanschlüsse: 2x RCA (Cinch) Unsymmetrische Stereo Main-Ausgänge: 1 Unsymmetrische Stereo Main-Ausgangsanschlüsse: 6, 3 mm Stereoklinke, unsymetrisch Impedanz Unsymmetrische Stereo Main-Ausgänge: 120 Ohm Max. Pegel Unsymmetrische Stereo Main-Ausgänge: +20d BV Stereo Control Room Ausgänge: 1 Stereo Control Room Ausgangsanschlüsse: 6, 3 mm Stereoklinke Kopfhörerausgang: 1 Kopfhörerausgangsanschlüsse: 6, 3 mm Stereoklinke Minimale Kopfhörer Impendanz: 30 Ohm Digitaler Effektprozessor: Nein Anzahl Presets: keine Fußschalteranschluß DFX Mute: Nicht vorhanden Bedienelemente Main-Section: Kopfhörer / Control Room Volume Lautstärke 2TK In, Stereo Return Volume, Phantomspeisung, Master-Volume, 2TR Zuweisung (Main, CTRL Room) Anzeigeelemente: 8 Segment Level Meter, Phantomspeisung, Power, Channel Peak Stromversorgung: 18V AC  / 1A External PSU Breite: 265mm Höhe: 78mm Tiefe: 352mm





...

Der VIBZ 12 DC ist ein vielseitig einsetzbares Mischpult mit sechs symmetrischen Mikrofoneingängen, die über hochwertige Vorverstärker, Low-Cut-Filter, einen effektiven 3-B&-EQ mit praxisgerecht gewählten Mittenfrequenzen und zuschaltbare Phantomspeisung verfügen. Vier Mikrofonkanäle können mit dem eingebauten Compressor für eine wirkungsvolle Dynamikregelung separat bearbeitet werden, zwei weitere können alternativ als Stereo-Line-Kanäle benutzt werden. Die übrigen Stereokanäle sind mit 2-B&-EQs ausgestattet. Die Mastersektion des Mischpults beinhaltet u.a. zwei Effektwege, symmetrische XLR-Ausgänge, Gruppen- und Monitorausgänge sowie einen Kopfhöreranschluß. Der VIBZ 12 DC besitzt zudem RCA-Anschlüsse für Aufnahme- und Abspielgeräte und eine digitale Effeksektion mit 100 Presets. Mit wichtigen Ausstattungs-Details wie der PFL-Funktion oder Mute-Tastern und seinem natürlichen, transparenten Klang ist der VIBZ 12 DC die perfekte Wahl für den Live-Einsatz, Installationen und anspruchsvolle Homerecording-Anwendungen. Technische Daten Artikelnummer: LDVIBZ12DC Produktart: Mischpult Typ: Live Anzahl Kanäle: 12 Mono Mic/ Line Eingangskanäle: 4 Mono Mic/ Line Eingangsanschlüsse: 6, 3 mm Stereoklinke, XLR Mono Mic Eingangstyp: elektronisch symmetriert Frequenzgang Mono Mic Eingang: 10
- 45.000 Hz Verstärkungsbereich Mono Mic Eingang: 0
- +50d B (Kanal 1-4) Kanal-Insert: 4 Kanal-Insert Anschlüsse: 6, 3mm Stereoklinke (TIP=send / RING=return) Kanalübersprechung: 62d B THD Mono Mic Eingang: 0, 0058 % Impedanz Mono Mic Eingang: 4k Ohm S/N Ratio Mono Mic Eingang: 113d B Mono Line Eingangstyp: elektronisch symmetriert Frequenzgang Mono Line Eingang: 10
- 45.000 Hz Verstärkungsbereich Mono Line Eingang: 0
- +50d B THD Mono Line Eingang: 0, 0045 % Impedanz Mono Line Eingang: 21k Ohm S/N Ratio Mono Line Eingang: 116d B Mono Kanal Equalizer Höhen: +/- 15 d B 12.000 Hz Mono Kanal Equalizer Mitten: +/- 15 d B 2.500 Hz Mono Kanal Equalizer Bässe: +/- 15 d B 80 Hz Bedienelemente Mono Mic und Line Eingangskanäle: Kanal-Volume, PAN, AUX 2 (Post), Pre/ Post für DFX/AUX 1, DFX/AUX 1, 3 B&-EQ (Low, Mid, High), Compressor (Kanal 1-4) Low-Cut (Kanal 1-7/8), Gain Low Cut: 95 Hz Phantomspeisung: +48V DC Schaltbar Compressor: Ja, stufenlos einstellbare Kennlinie Stereo Line Eingangskanäle:4 Stereo Line Eingangsanschlüsse:2x 6, 3 mm Stereoklinke, (Lmono, R) (Kanal 5/6 + 7/8) 2x 6, 3mm Stereoklinke (Kanal 9/10 + 11/12)4x RCA (Chinch) (Kanal 9/10 + 11/12) Stereo Line Eingangstyp: unsymmetrisch / elektronisch symmetriert Frequenzgang Stereo Line Eingang: 10
- 45.000 Hz Verstärkungsbereich Stereo Line Eingang: 0
- +50d B Kanalübersprechung: 62d B THD Stereo Line Eingang: 0, 0045 % Impedanz Stereo Line Eingang: 3, 7k Ohm S/N Ratio Stereo Line Eingang: 116d B Stereo Kanal Equalizer Höhen: +/- 15 d B 12.000 Hz Stereo Kanal Equalizer Mitten: +/- 15 d B 2.500 Hz (Kanal 5/6 + 7/8) Stereo Kanal Equalizer Bässe: +/- 15 d B 80 Hz Bedienelemente Stereo Line Eingangskanäle: Kanal-Volume, Balance, AUX 2 (Post), Pre/ Post für DFX/AUX 1, DFX/AUX1, 3 B&-EQ (Low, Mid, High) Kanal 5/6 + 7/8 2 B&-EQ (Low, High) Kanal 9/10 + 11/12 Low-Cut Kanal 5/6 + 7/8, Gain Kanal 5/6 + 7/8 Main Section: AUX/ Effekt Send Kanäle:2 AUX/ Effekt Send Anschlüsse: 6, 3 mm Stereoklinke Stereo AUX Return Kanäle: 1x Stereo Stereo AUX Return Anschlüsse: 6, 3 mm Stereoklinke Stereo Tape Ausgangskanal: 1x Stereo Stereo Tape Ausgangsanschlüsse: 2x RCA (Cinch) Stereo Tape Eingangskanal: 1x Stereo Stereo Tape Eingangsanschlüsse: 2x RCA (Cinch) Symmetrische Stereo Main-Ausgänge: 1 Symmetrische Stereo Main-Ausgangsanschlüsse: 2x XLR Impedanz symmetrische Stereo Main-Ausgänge: 120 Ohm Max. Pegel symmetrische Stereo Main-Ausgänge: +23d Bu Stereo Control Room Ausgänge: 1 Stereo Control Room Ausgangsanschlüsse:6, 3 mm Stereoklinke Gruppen Ausgänge:  2 Gruppen Ausgangsanschlüsse: 6, 3 mm Stereoklinke Kopfhörerausgang: 1 Kopfhörerausgangsanschlüsse: 6, 3 mm Stereoklinke Minimale Kopfhörer Impendanz: 30 Ohm Digitaler Effektprozessor: Ja, 24bit AD/DA Auflösung Anzahl Presets:100 Fußschalteranschluß DFX Mute: 6, 3mm Stereoklinke Bedienelemente Main-Section: DFX To Main Volume, PFL, DFX Mute, DFX TO AUX Volume, Presets, Gruppe 1-2 Volume, Gruppe 1-2 Zuweisung zu Main MIX, CTRL / Phones Zuweisung (Main/ Gruppe 1-2) Lautstärke CTRL / Phones AUX 2 Send Volume, Aux 1 Send Volume, Stereo Return to AUX Volume, Stereo Return to MAIN Volume, Master-Lautstärke, 2TK Zuweisung (Main / CTRL) Lautstärke 2TK IN, Phantomspeisung, Power Anzeigeelemente: 12 Segment Level Meter, Phantomspeisung, Power, Channel Peak, Channel PFL, Channel Mute, DFX TO MAIN, PFL, DFX Peak Stromversorgung: AC 100-240V / 50-60 Hz Netzanschluß: IEC Gerätebuchse Breite:350mm Höhe: 98mm Tiefe: 440mm





...

Das VIBZ 24 DC ist das Flaggschiff der VIBZ-Serie und zeichnet sich durch eine herausragende Audioqualität aus - der perfekte Partner für Homestudio und Live-Einsätze. Die Ausstattung des Mischpults umfasst 16 Mono-Kanäle mit 3-B&-EQ und semiparametrischer Mittenregelung, 4-Stereo-Kanäle mit 4-B&-EQ, 4 Subgruppen, einen digitalen 24-Bit-Effektprozessor mit 100 Presets und sanft eingreifenden, logarithmischen 65-mm-Fadern. Alle Kanalzüge verfügen über hochwertige Preamps mit Gain-Reglern, 4 Aux-Sends, Mute-, PFL- und Routing-Tasten plus Signal- und Clip-LEDs. Zwei Sends bieten zudem eine Pre-/ Post-Fader-Umschaltung für Monitoring-Zwecke oder den Einsatz als Effektweg. Die Mikrofon- und Line-Eingänge (XLR bzw. Stereoklinke) der Mono-Kanalzüge sind elektronisch symmetriert, die Kanalzüge 1 - 8 besitzen zusätzlich je einen Drehgeber zur Steuerung des integrierten Kompressors und Inserts für externe Effektgeräte. Der Master-Bereich bietet symmetrische und unsymmetrische Summen- und separate Subgruppen-Ausgänge mit präziser Aussteuerungsanzeige sowie Regie- und Kopfhörer-Ausgänge mit Pegelreglern und einen globalen 7-B&-Grafik-EQ. Die Stromversorgung des VIBZ 24 DC übernimmt ein integriertes Netzteil, das mit Spannungen von 100 - 240 V AC arbeitet. Technische Daten Produktart Mischpulte Typ Home-Recording, Live Anzahl Kanäle 24 Mikrofon Mono Mic/ Line Eingangskanäle 16 Mono Mic/ Line Eingangsanschlüsse 6, 3 mm Stereoklinke, XLR Mono Mic Eingangstyp elektronisch symmetriert Frequenzgang Mono Mic Eingang 10
- 45000 Hz Verstärkungsbereich Mono Mic Eingang
- 50 d B THD Mono Mic Eingang 0, 0058% Impedanz Mono Mic Eingang 4000 Ohm S/N Ratio Mono Mic Eingang 113 d B Mono Line Eingangstyp elektronisch symmetriert Frequenzgang Mono Line Eingang 10
- 45000 Hz Verstärkungsbereich Mono Line Eingang
- 50 d B THD Mono Line Eingang 0, 0045 % Impedanz Mono Line Eingang 21000 Ohm S/N Ratio Mono Line Eingang 116 d B Mono Kanal Equalizer Höhen +/-15 d B @ 12.000 Hz Mono Kanal Equalizer Mitten +/-15 d B @ 2.500 Hz Mono Kanal Equalizer Bässe +/-15 d B @ 80 Hz Bedienelemente Mono Mic und Line Eingangskanäle 3 B&-EQ (High, Mid, Low), AUX Send 1-2 (pre, AUX2 pre/post umschaltbar), AUX Send 3-4 (post), Bal, Gain, Kanal Fader, LINE/USB (Universal Serial Bus)-Umschaltung (Kanäle 21
- 24), PFL / Solo Schalter, Routing (Group 1/2, Group 3/4, Main L+R) Phantomspeisung 48 V DC schaltbar Mono-Inserts 8 Anschlüsse Mono-Inserts 6, 3mm-Klinke Stereo Kanäle: Stereo Line Eingangskanäle 4 Stereo Line Eingangsanschlüsse 6, 3 mm Stereoklinke Stereo Line Eingangstyp elektronisch symmetriert, unsymmetrisch Frequenzgang Stereo Line Eingang 10
- 45000 Hz Verstärkungsbereich Stereo Line Eingang
- 50 d B THD Stereo Line Eingang 0, 0045 % Impedanz Stereo Line Eingang 37000 Ohm S/N Ratio Stereo Line Eingang 116 d B Stereo Kanal Equalizer Höhen +/-15 d B @ 12.000 Hz Stereo Kanal Equalizer hohe Mitten +/-15 d B @ 2.500 Hz Stereo Kanal Equalizer tiefe Mitten +/-15 d B @ 2.500 Hz Stereo Kanal Equalizer Bässe +/-15 d B @ 80 Hz Bedienelemente Stereo Line Eingangskanäle 7-B&-Grafik-EQ, AUX/DFX Send 1
- 4, DFX Mute, DFX Presets, DFX to Aux, DFX to Main, EQ On/ Off, Lautstärke Phones/CTRL, Netzschalter, Phantomspeisung, Summen-Fader (Main Mix), TK In To Main/ To CTRL, Umschaltung GROUP/MAIN, USB (Universal Serial Bus) Typ B Main Section: AUX/ Effekt Send Kanäle 4 AUX/ Effekt Send Anschlüsse 6, 3 mm Monoklinke Stereo AUX Return Kanäle 1 Stereo AUX Return Anschlüsse 6, 3 mm Monoklinke Gruppen Ausgang 4 Gruppen Ausgangsanschlüsse 4 x 6, 3-mm-Stereoklinke (TRS) Max. Pegel Unsymmetrische Stereo Main-Ausgänge 22 d Bu Stereo Control Room Ausgänge 1 Stereo Control Room Ausgangsanschlüsse 2 x 6, 3-mm-Stereoklinke (TRS) Kopfhörerausgang 1 Kopfhörerausgangsanschlüsse 6, 3 mm Stereoklinke Digitaler Effektprozessor Ja Anzahl Presets 100 DMX Ausgang 1 DMX Ausgangsanschlüsse 2 x 6, 3-mm-Stereoklinke (TRS) Fußschalteranschlüsse DFX Mute 6, 3 mm Monoklinke Bedienelemente Main-Section 7-B&-Grafik-EQ, AUX/DFX Send 1
- 4, DFX Mute, DFX Presets, DFX to Aux, DFX to Main, EQ On/ Off, Lautstärke Phones/CTRL, Netzschalter, Phantomspeisung, Summen-Fader (Main Mix), TK In To Main/ To CTRL, Umschaltung GROUP/MAIN Anzeigeelemente DFX Peak, DFX to Main, PFL-Anzeige, Phantomspeisung, Power, Signal Stromversorgung 100 V AC
- 240 V AC / 50
- 60 Hz Breite 712 mm Höhe 80 mm Tiefe 425 mm Gewicht 9, 442kg










...
