Der 2215 ist ein zweikanaliger 2/3-Oktav-EQ mit 45 mm Fadern auf 2 HE. Alle Bedienelemente auf der Frontplatte sind übersichtlich und logisch angeordnet. Der einstellbare Frequenzbereich ist gemäss ISO Standard von 25 Hz - 16 k Hz. Die HF-gefilterten Ein- und Ausgänge sind parallel auf XLR, Klinke und Barrier-Strips jeweils symmetrisch ausgeführt. Mit dem Input-Gain Regler lässt sich der Eingangspegel um +/- 12 d B anpassen. Als Low-Cut wirkt ein Bessel-Filter mit 18 d B/ Oktave bei 40 Hz, dieser ist schaltbar. Der Einstellbereich der Fader lässt sich von +/- 6 d B auf +/- 15 d B umschalten. Die von dbx entwickelte Type III Noise-Reduction erweitert den Rauschspannungsabstand des 2215 um bis zu 20 d B. Der Pegel am Ausgang wird mittels vier LEDs angezeigt. Eine Clip-LED signalisiert Übersteuerungen innerhalb des EQs. Als weitere Besonderheit hält der Peak Stop Plus Limiter am Ausgang den Pegel in Zaum. Die Gain-Reduction wird mit 4x LEDs angezeigt. Die Signal-Masse ist mittels Jumper von der Gehäuse-Masse abtrennbar. Im Bypass, sowie im stromlosen Betrieb schalten Relais die Eingänge auf die Ausgänge. Technische Daten XLR, Klinken und Barrier-Strips-Anschlüsse Umschaltbare Bereiche +/- 6 d B und +/- 15 d B +/- 12 d B Eingangsverstärkung Je 4 LEDs für Ausgangspegel und Gain-Reduction 40 Hz Low-Cut Filter pro Kanal mit 18 d B/ Oktave (Bessel) 45 mm Fader (25 Hz ? 16 k Hz) Internes Netzteil Zusätzliche Faderknöpfe aus Gummi Symmetrische Ein- und Ausgänge (HF-gefiltert) Hardwired Bypass mit Relais Peak Stop Plus? Limiter an den Ausgängen Type III? Noise-Reduction Clip-LED Anzeige für Übersteuerungen   ...

Die aktive Frequenzweiche 223 ist umschaltbar von Zweiweg-Stereobetrieb auf Dreiweg-Monobetrieb. Der LF-Ausgang lässt sich für Mono-Subwoofer summieren. Die symmetrischen Eingänge sind mit Stereo-Klinkenbuchsen ausgestattet. Die ebenfalls symmetrischen Ausgänge lassen sich getrennt regeln, in der Phase umschalten und stummschalten. Ein schaltbarer Low-Cut Filter (Butterworth) auf beiden Kanälen trennt bei 40 Hz mit 12 d B/ Oktave. Alle Bedienelemente sind übersichtlich und logisch angeordnet. Technische Daten Stereo 2-Weg / Mono 3-Weg Frequenzweiche Summierbarer Subwoofer-Ausgang Symmetrische Ein- und Ausgänge (Stereo-Klinke) 40 Hz Low-Cut Filter für beide Kanäle x 10-Umschaltung für den Frequenzbereich Phasenumkehrschalter an jedem Ausgang Mutefunktionen für die Ausgänge Pegel für alle Ausgänge getrennt regelbar Linkwitz-Riley Filter mit 24 d B/ Oktave Internes Netzteil   ...

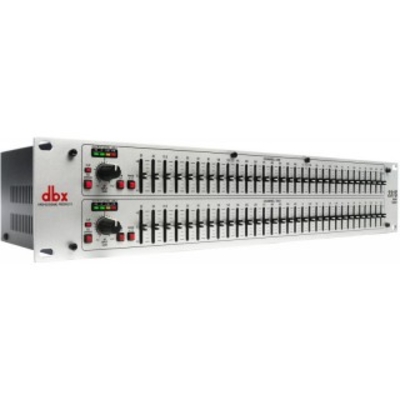

Der 2231 ist ein zweikanaliger 1/3-Oktav-EQ mit 45 mm Fadern auf 3 HE und gilt fast schon als Klassiker im FOH- und Monitoringbereich. Alle Bedienelemente auf der Frontplatte sind übersichtlich und logisch angeordnet. Der einstellbare Frequenzbereich ist gemäss ISO Standard von 20 Hz - 20 k Hz. Die HF-gefilterten Ein- und Ausgänge sind parallel auf XLR, Klinke und Barrier-Strips jeweils symmetrisch ausgeführt. Mit dem Input-Gain Regler lässt sich der Eingangspegel um +/- 12 d B anpassen. Als Low-Cut wirkt ein Bessel-Filter mit 18 d B/ Oktave bei 40 Hz, dieser ist schaltbar. Der Einstellbereich der Fader lässt sich von +/- 6 d B auf +/- 15 d B umschalten. Die von dbx entwickelte Type III Noise-Reduction erweitert den Rauschspannungsabstand des 2231 um bis zu 20 d B. Der Pegel am Ausgang wird mittels vier LEDs angezeigt. Eine Clip-LED signalisiert Übersteuerungen innerhalb des EQs. Als weitere Besonderheit hält der Peak Stop Plus Limiter am Ausgang den Pegel in Zaum. Die Gain- Reduction wird mit 4x LEDs angezeigt. Die Signal-Masse ist mittels Jumper von der Gehäuse-Masse abtrennbar. Im Bypass, sowie im stromlosen Betrieb schalten Relais die Eingänge auf die Ausgänge. Technische Daten XLR, Klinken und Barrier-Strips-Anschlüsse Je 4 LEDs für Ausgangspegel und Gain-Reduction Umschaltbare Bereiche +/- 6d B und +/- 15 d B 40 Hz Low-Cut Filter pro Kanal mit 18 d B/ Oktave (Bessel) +/-12 d B Eingangsverstärkung 45 mm Fader (20 Hz ? 20 k Hz) Internes Netzteil Zusätzliche Faderknöpfe aus Gummi Symmetrische Ein- und Ausgänge (HF-gefiltert) Hardwired Bypass mit Relais Peak Stop Plus? Limiter an den Ausgängen Type III? Noise-Reduction Clip-LED Anzeige für Übersteuerungen   ...

Die aktive Frequenzweiche 223S ist umschaltbar von Zweiweg-Stereobetrieb auf Dreiweg-Monobetrieb. Der LF-Ausgang lässt sich für Mono-Subwoofer summieren. Die symmetrischen Eingänge sind mit Stereo-Klinkenbuchsen ausgestattet. Die ebenfalls symmetrischen Ausgänge lassen sich getrennt regeln, in der Phase umschalten und stummschalten. Ein schaltbarer Low-Cut Filter (Butterworth) auf beiden Kanälen trennt bei 40 Hz mit 12 d B/ Oktave. Alle Bedienelemente sind übersichtlich und logisch angeordnet. Technische Daten Stereo 2-Weg / Mono 3-Weg Frequenzweiche Summierbarer Subwoofer-Ausgang Symmetrische Ein- und Ausgänge (Stereo-Klinke) 40 Hz Low-Cut Filter für beide Kanäle x 10-Umschaltung für den Frequenzbereich Phasenumkehrschalter an jedem Ausgang Mute-Funktionen für die Ausgänge Pegel für alle Ausgänge getrennt regelbar Linkwitz-Riley Filter mit 24 d B/ Oktave Internes Netzteil   ...

Die aktive Frequenzweiche 223XS ist umschaltbar von Zweiweg-Stereobetrieb auf Dreiweg-Monobetrieb. Der LF-Ausgang lässt sich für Mono-Subwoofer summieren. Die symmetrischen Eingänge sind mit XLR-Buchsen ausgestattet. Die ebenfalls symmetrischen Ausgänge lassen sich getrennt regeln, in der Phase umschalten und stummschalten. Auch die Ausgänge verfügen über XLR-Buchse. Ein schaltbarer Low-Cut Filter (Butterworth) auf beiden Kanälen trennt bei 40 Hz mit 12 d B/ Oktave. Alle Bedienelemente sind übersichtlich und logisch angeordnet. Technische Daten Stereo 2-Weg / Mono 3-Weg Frequenzweiche Symmetrische Ein- und Ausgänge (XLR) Summierbarer Subwoofer-Ausgang 40 Hz Low-Cut Filter für beide Kanäle x 10-Umschaltung für den Frequenzbereich Phasenumkehrschalter an jedem Ausgang Mute-Funktionen für die Ausgänge Pegel für alle Ausgänge getrennt regelbar Linkwitz-Riley Filter mit 24 d B/ Oktave Internes Netzteil   ...

Die aktive Frequenzweiche 234 ist umschaltbar von Zweiweg / Dreiweg-Stereobetrieb auf Vierweg-Monobetrieb. Der LF-Ausgang lässt sich für Mono-Subwoofer summieren. Die symmetrischen Eingänge sind mit Stereo-Klinkenbuchsen ausgestattet. Die ebenfalls symmetrischen Ausgänge lassen sich getrennt regeln, in der Phase umschalten und stummschalten. Ein schaltbarer Low-Cut Filter (Butterworth) auf beiden Kanälen trennt bei 40 Hz mit 12 d B/ Oktave. Alle Bedienelemente sind übersichtlich und logisch angeordnet. Features Linkwitz-Riley Filter mit 24 d B/ Oktave 40 Hz Low-Cut Filter für beide Kanäle Symmetrische Ein- und Ausgänge (Stereo-Klinke) Summierbarer Subwoofer-Ausgang x 10-Umschaltung für den Frequenzbereich Phasenumkehrschalter an jedem Ausgang Mutefunktionen für die Ausgänge Internes Netzteil   ...

Die aktive Frequenzweiche 234S ist umschaltbar von Zweiweg / Dreiweg-Stereobetrieb auf Vierweg-Monobetrieb. Der LF-Ausgang lässt sich für Mono-Subwoofer summieren. Die symmetrischen Eingänge sind mit Stereo-Klinkenbuchsen ausgestattet. Die ebenfalls symmetrischen Ausgänge lassen sich getrennt regeln, in der Phase umschalten und stummschalten. Ein schaltbarer Low-Cut Filter (Butterworth) auf beiden Kanälen trennt bei 40 Hz mit 12 d B/ Oktave. Alle Bedienelemente sind übersichtlich und logisch angeordnet.  Features Linkwitz-Riley Filter mit 24 d B/ Oktave 40 Hz Low-Cut Filter für beide Kanäle Symmetrische Ein- und Ausgänge (Stereo-Klinke) Summierbarer Subwoofer-Ausgang x 10-Umschaltung für den Frequenzbereich Phasenumkehrschalter an jedem Ausgang Mutefunktionen für die Ausgänge Internes Netzteil Technische Daten 3-Wege-Stereo 4-Wege-Mono sym. KLI in/out x 10 Range 40hz High Pass Filter Phase Reverse schalterbar pro Ausgang 24 d B per Octave Linkwitz-Riley Filter Mono Sub Ausgang internes Netzteil Format: 19" / 1 HE   ...

Die aktive Frequenzweiche 234XS ist umschaltbar von Zweiweg / Dreiweg-Stereobetrieb auf Vierweg-Monobetrieb. Der LF-Ausgang lässt sich für Mono-Subwoofer summmieren. Die symmetrischen Eingänge sind mit XLR-Buchsen ausgestattet. Die ebenfalls symmetrischen Ausgänge lassen sich getrennt regeln, in der Phase umschalten und stummschalten. Auch die Ausgänge verfügen über XLR-Buchse. Ein schaltbarer Low-Cut Filter (Butterworth) auf beiden Kanälen trennt bei 40 Hz mit 12 d B/ Oktave. Alle Bedienelemente sind übersichtlich und logisch angeordnet. Features Stereo 2/3-Weg / Mono 4-Weg Frequenzweiche Linkwitz-Riley Filter mit 24 d B/ Oktave 40 Hz Low-Cut Filter für beide Kanäle Symmetrische Ein- und Ausgänge (XLR) Summierbarer Subwoofer-Ausgang x 10-Umschaltung für den Frequenzbereich Phasenumkehrschalter an jedem Ausgang Mutefunktionen für die Ausgänge Pegel für alle Ausgänge getrennt regelbar Internes Netzteil Technische Daten Stereo 3-Weg Mono 4-Weg Linkwitz-Riley Filter mit 24d B/ Oktave 40 Hz Low-Cut Filter für beide Kanäle sym. XLREin-/ Ausgänge summierbarer Subwoofer-Ausgang x 10-Umschaltung für den Frequenzbereich Phasenumkehrschalter an jedem Ausgang, Mute-Funktionen für die Ausgänge internes Netzteil   ...

Das Drive Rack 260 besitzt einen Real Time Analyzer mit Auto-EQ zur automatischen Lautsprecher/ Raum Abstimmung. Der separate Mikrofon-Eingang für ein Messmikrofon (Phantomspeisung) und ein Pink-Noise-Generator ermöglichen eine automatische, exakte Anpassung von Raum und Lautsprecher. Eine Wizzard-Funktion führt ohne langes Suchen in Menues durch die Setups wie die JBL Speaker und Crown Power Amp Tunings d.h. komplette Entzerrungen, Aussteuerungs-und Dynamik-Anpassungen. Einstellungen zur JBL AE-Serie sind schon in der Library enthalten. Der Feedback-Eliminator mit extrem schmalbandigen 1/80 Okt. Notchfiltern höchster Güte verhindert eine Veränderung des Sounds, wenn Filter gesetzt sind. Ein grafischer oder parametrischer Eingangs-Equalizer, 4-Band Parametrischer EQ pro Ausgang, klassischer dbx Kompressor, Frequenzweiche, Feedback Eliminator, Peak Stop Limiter und ein Subharmonic Synthesizer ergänzen die Ausstattung. Mit der grafischen Benutzeroberfläche oder der GUI (Editor Programm) am Computer über RS 232 lassen sich die Parameter schnell und sicher editieren. Desweiteren ist es mit Laufzeit-Delay bis 2, 7 Sekunden, AGC, Phasen-und Polaritäts-Einstellungsmöglichkeit ausgestattet. Die 24 Bit DA- und 24 Bit Type IV AD-Wandler ermöglichen 110 d B Dynamik. Features Output Routing und Namensgebung Output Polaritäts-und Phasen-Einstellmöglichkeit Output Dynamics mit Limiter und AGC 4-Band parametrischer EQ pro Output Kombinationen von Weichen und B&-Filtern Input-/ Output-Routing-Fähigkeit 2 Eingangs-Inserts zur Auswahl von klassischer dbx Kompression, Advanced Feedback Suppression (AFS?), Auto Gain Control, Notch Filter oder Sub-Harmonic Synthesizer Real Time Analyzer mit sep. Mikrofon-Eingang Bis 2.7 Sekunden konfigurierbares Delay Multiple Bedienoberflächen System Setup, Auto-EQ, und AFS? Wizard Eingangs-Mischer Eingangs Terzband oder Parametrischer EQ   ...

Der 266XS ist ein zweikanaliger Kompressor / Limiter mit Expander / Gate, ein einfach zu bedienendes Gerät zum ausgleichen von Pegelunterschieden, zur Sustain-Verlängerung bei Bässen und Gitarren, um die Drums fetter zu machen oder um widerspenstige Sänger in Zaum zu halten. Die Ein- und Ausgänge sind als XLR- und Stereo- Klinkenbuchsen jeweils symmetrisch ausgeführt. Die Pegelverhältnisse lassen sich zwischen -10 d BV und +4 d Bu umschalten. Ein Side-Chain-Insert ermöglicht das Einschleifen von EQ und Filtern im Regelkreis des VCAs. Man erreicht so eine frequenzselektive Komprimierung. Die Parameter für Expander/ Gate sind Threshold und Ratio, die Zeiten stellen sich programmabhängig ein. Zwei LEDs kennzeichnen den Zustand jeweils unter- oder oberhalb des eingestellten Thresholds. Die Parameter des Kompressors sind Threshold, Attack, Release und Gain. Die Zeiten lassen sich im Auto-Mode auch programmabhängig einstellen. Der Kompressor-Threshold funktioniert wahlweise als hard-knee oder mit der von dbx patentierten Over-Easy-Schaltung. Der Threshold wird mittels drei LEDs, die Gain-Reduction mit 8 LEDs angezeigt. Beide Kanäle lassen sich bei Stereo-Signalen koppeln, die Bedienung erfolgt dann mit den Reglern des linken Kanals. Die Kopplung wird mittels True-RMS-Power Summing realisiert, dies garantiert ein zuverlässiges und doch "musikalisches" Eingreifen in das Signal. Features Klassischer dbx " Auto-Mode" für Attack und Release Gate/ Expander & Kompressor/ Limiter zweikanalig Dual-Mono oder Link-Stereo Betrieb Symetrische Ein- und Ausgänge Pegelumschaltung zur Anpassung Side-Chain-Insert Over-Easy Schaltung Anzeigen für Threshold und Gain-Reduction Technische Daten Stereo-Kompressor/ Gate optimale Dynamiksteuerung patentierte Over Easy-Schaltung automatische Regelung von Attack- und Release-Zeiten Stereo- und Dual-Mono-Modus innovativer Algorithmus für weiche Release-Charakteristika programmadaptiver Expander/ Gate LED-Anzeigen Compressor-Ratio "1:1
- 4:1" symmetrische XLR- und Klinkeneingänge und -Ausgänge -10/+4db schaltbar Stereo Link-Funktion integriertes Netzteil rackeinbaufähiges 19 Zoll Gehäuse mit 1 HE
...
